问题 某高档艺术品展览中心，共三层，每层建筑高度4.5m、建筑面积3000m2，设置有集中式火灾自 动报警系统、应急照明和疏散指示系统，消火栓系统等。展览中心展览室采用一套管路采样式吸 气火灾探测器保护，每层设置一根采样管，单管长度80m，设置20个采样孔。办公区域每层面积250m2， 设置点型感烟探测器，共120只，探测器最大布置间距为15m。每层楼设置4个火灾报警按钮，从一 个防火分区内的任何位置到最邻近的手动火灾报警按钮的间距最长不超过30m。在进行系统检测时，按照如下标准执行：展览室吸气式火灾探测器在采样管任意一采样孔加 入试验烟，使监测区域的烟雾浓度达到探测器报警设定阈值，探测器火警确认灯应在20s内点亮并 保持；办公区点型感烟探测器和手动报警按钮均按照10%的比例抽检，其中随机抽取火灾探测器12 只，手动火灾报警按钮2只。该建筑还设置有集中电源集中控制型应急照明和疏散指示系统。展览室地面设置有自带电源 A 型方向标志灯，布置间距为 5m；疏散走道、楼梯间方向标志灯平行设置在距地面 1m 以下墙面上， 布置间距 20m；疏散出口标志灯安装在安全出口内侧上方居中，底边距离地面高度为 2.3m；应急 照明灯具采用插头连接，采用专用工具方可拆卸。进行系统检测时，由消防联动控制器联动应急 照明集中电源，控制灯具的应急启动。集中电源与灯具的通信中断时，标志灯具的光源应从熄灭 转态转入应急点亮模式。检查过程中发现断开主电源，灯具没有在规定时间内转入应急工作状态。该商业街火灾自动报警系统供电线路、报警总线采用耐火铜芯电线电缆，消防联动控制线路、 消防应急广播和消防专用电话等传输线路采用阻燃电缆，在结构层内暗敷时，有 20mm 保护层；在 吊顶内敷设时穿金属管，金属管路入接线盒时，盒外侧应套锁母，内侧应装护口。用 500V 兆欧表 测量每个回路导线对地的绝缘电阻，电阻值为 5MΩ。检查人员提出，消防配电线路与展览中心的 照明线路设置在同一电缆沟内，不符合要求，应分开设置根据以上材料，回答问题： 1.该展览馆火灾探测器和火灾报警按钮的设置有何问题？请说明 2.系统检测过程中，管路采样式吸气感烟火灾探测器检测过程有何错误？其他感烟火灾探测 器、手动报警按钮抽检数量是否正确？如果不正确，请说明原因。 3.指出并改正展览中心应急照明和疏散指示系统灯具的设置及安装错误。 4.该展览馆应急照明和疏散指示系统联动设置有何问题？说明灯具没有在规定时间转入应急 工作状态的原因。 5.解释检查人员提出配电线路问题是否正确？并说明火灾自动报警系统线路的安装有何问 题？
选项
答案

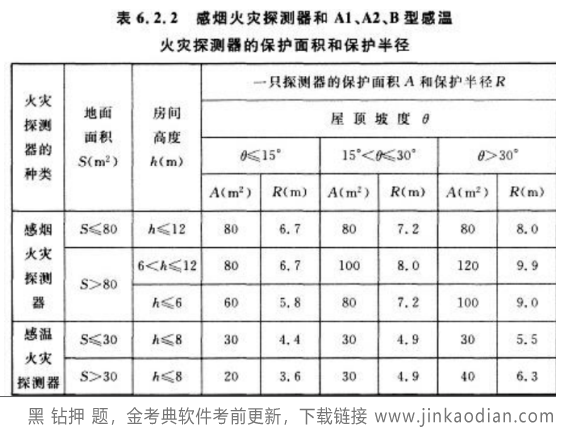

解析 1.（1）展览馆共三层，每层均布置吸气式感烟探测器，每根采样管长 80m，总长 240m， 超过规范要求。总长应不小于 200m （2）办公区域点型感烟探测器当室内净高不超过 6m 时，保护半径不大于 5.8m，布置间距应 小于 11.6m。 （3）从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离最长不超过 30m， 而不是间距。（1）根据《火灾自动报警系统设计规范》6.2.17-3 一个探测单元的采样管总长不宜 超过 200m，单管长度不宜超过 100m，同一根采样管不应穿越防火分区。采样孔总数不宜超过 100 个，单管上的采样孔数量不宜超过 25 个。 （2）根据《火灾自动报警系统设计规范》6.2.2-2 感烟火灾探测器和 A1、A2、B 型感温火灾 探测器的保护面积和保护半径，应按表 6.2.2 确定（3）6.3.1 每个防火分区应至少设置一只手动火灾报警按钮。从一个防火分区内的任何位置 到最邻近的手动火灾报警按钮的步行距离不应大于 30m。2.（1）应在采样管末端采样孔加入试验烟，而不是任意一采样孔。 （2）探测器火警确认灯在 120s 内点亮即可，并不要求在 20s 内点亮。 （3）感烟火灾探测器、手动报警按钮抽检数量不正确。1）火灾探测器最少不应少于 20 只， 且每个回路都应抽检；2）手动报警按钮一共 12 个，小于 20 个，都需检测。（1）根据《火灾自动报警系统施工及验收规范GB50166-2019》4.3.11-1应在采样管 最末端采样孔加入试验烟，使监测区域的烟雾浓度达到探测器报警设定阈值，探测器或其控制装 置的火警确认灯应在120s内点亮并保持。 （2）根据《火灾自动报警系统施工及验收规范GB50166-2019》表5.0.2，对于火灾探测器、 手动报警按钮、火灾声光警报器、火灾显示盘抽检要求：1）每个回路都抽检；2）100只以下者， 抽验20只（每个回路都应抽验）；超过100只，每个回路按实际安装数量10%～20%的比例进行抽验， 但抽验总数应不少于20只。3.（1）展览室地面设置有自带电源 A 型方向标志灯，布置间距为 5m 错误。该展览中心 采用集中电源集中控制型应急照明疏散指示系统，所以地面应设置集中电源 A 型灯具；灯具的间 距不应大于 3m。（2）疏散走道、楼梯间方向标志灯布置间距 20m 错误。因为平行于疏散走道，所以布置间距 不应大于 10m。 （3）疏散出口标志灯底边距离地面高度为 2.3m 错误。该展览馆层高 4.5m，底边距地面高度 不宜小于 3m，且不宜大于 6m。 （4）应急照明灯具采用插头连接，采用专用工具方可拆卸错误。展览馆采用集中电源集中控 制型应急照明和疏散指示系统，其照明灯具不应采用插头连接。 （1）根据《消防应急照明和疏散指示系统技术标准》3.2.1-4 设置在距地面 8m 及以 下的灯具的电压等级及供电方式应符合下列规定：1）应选择 A 型灯具；2）地面上设置的标志灯 应选择集中电源 A 型灯具；3）未设置消防控制室的住宅建筑，疏散走道、楼梯间等场所可选择自 带电源 B 型灯具。 3.2.9 方向标志灯的设置应符合下列规定：保持视觉连续的方向标志灯应符合下列规定： 1） 应设置在疏散走道、疏散通道地面的中心位置；2）灯具的设置间距不应大于 3m。 （2）3.2.9 方向标志灯的设置应符合下列规定：方向标志灯的标志面与疏散方向垂直时，灯 具的设置间距不应大于 20m；方向标志灯的标志面与疏散方向平行时，灯具的设置间距不应大于10m。（3）4.5.10 出口标志灯的安装应符合下列规定：室内高度不大于 3.5m 的场所，标志灯底边 离门框距离不应大于 200mm；室内高度大于 3.5m 的场所，特大型、大型、中型标志灯底边距地面 高度不宜小于 3m，且不宜大于 6m。 （4）4.5.5 非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆 卸。该建筑为集中电源集中控制型系统，故不能采用插头连接。4.（1）由消防联动控制器联动应急照明集中电源，控制灯具的应急启动错误。该建筑 为集中控制型系统，应由消防联动控制器控制应急照明控制器，由应急照明控制器控制灯具的启 动。（2）集中电源与灯具的通信中断时，标志灯具的光源应从熄灭转态转入应急点亮模式，错误。 标志灯具属于持续性灯具，平常处于节电点亮模式，应由节电点亮模式转入应急点亮模式。 （3）灯具没有在规定时间转入应急工作状态的原因： 1）应急灯具没有充电，电池没电； 2）应急灯具本身质量问题； 3）受火灾自动报警系统控制的应急灯具设定逻辑错误。 （1）根据《火灾自动报警系统设计规范》4.9.1 消防应急照明和疏散指示系统的联 动控制设计，应符合下列规定：集中控制型消防应急照明和疏散指示系统，应由火灾报警控制器 或消防联动控制器启动应急照明控制器实现。（2）根据《消防应急照明和疏散指示系统技术标准》3.6.3 集中电源或应急照明配电箱与灯 具的通信中断时，非持续型灯具的光源应应急点亮、持续型灯具的光源由节电点亮模式转入应急 点亮模式。 （3）灯具没有在规定时间转入应急工作状态，说明线路没有物理故障。主要从灯具本身故障、 以及受控逻辑进行查找5.（1）不正确。消防配电线路和照明线路可以设置在同一电缆沟两侧。 （2）消防联动控制线路采用阻燃电缆错误，应采用耐火铜芯电线电缆。 （3）在结构层暗敷时，保护层厚度应不小于 30mm。 （4）吊顶内穿金属管，金属管入盒时，盒内外均应套锁母。 （5）用 500V 兆欧表测量每个回路导线对地的绝缘电阻，电阻值不应小于 20MΩ （1）根据《火灾自动报警系统设计规范》11.2.4 火灾自动报警系统用的电缆竖井， 宜与电力、照明用的低压配电线路电缆竖井分别设置。受条件限制必须合用时，应将火灾自动报 警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。 （2）11.2.2 火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆， 报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。 （3）根据《火灾自动报警系统施工及验收规范 GB50166-2019》各类管路暗敷时，应敷设在 不燃结构内，且保护层厚度不应小于 30mm。 （4）根据《火灾自动报警系统施工及验收规范 GB50166-2019》3.2.6 金属管路入盒外侧应套 锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。 （5）3.2.16 系统导线敷设结束后，应用 500V 兆欧表测量每个回路导线对地的绝缘电阻，且 绝缘电阻值不应小于 20MΩ。
