  3. 某医院病房楼，地下1层,地上6层，局部7层，屋面为平屋面。首层地面设计标高为土0

某医院病房楼，地下1层,地上6层，局部7层，屋面为平屋面。首层地面设计标高为土0

免费题库2022-08-02  31
问题 某医院病房楼，地下1层,地上6层，局部7层，屋面为平屋面。首层地面设计标高为土0.000m，地下室地面标高为—4.200m，建筑室外地面设计标高为—0.600m。六层屋面面层的标高为23.700m,女儿墙顶部标高为24.800m.七层屋面面层的标高为27.300m.该病房楼首层平面示意图如图所示。该病房楼六层以下各层建筑面积均为 1220㎡。图中⑨号轴线东侧地下室建筑面积为 560㎡，布置设备用房。中间走道北侧自西向东依次布置消防水泵房、空调通风机房、排烟机房，中间走道南侧自西向东依次布置柴油发电机房、变配电室(使用干式变压器);⑨号轴线西侧的地下室布置自行车库。地上一层至地上六层均为病房层。七层(建筑面积为275㎡)布置消防水箱间、电梯机房和楼梯出口小间。地下室各设备用房的门均为乙级防火门，各层楼梯1、楼梯2的门和地上各层配电室的门均为乙级防火门，首层M1、M2、M3、M4均为钢化玻璃门，其他各层各房间的门均为普通木门。楼内的M1门净宽为3.4m，所有单扇门净宽均为0.9m，双扇门净宽均为1.2m。该病房楼内按规范要求设置了室内外消火栓系统、湿式自动喷水灭火系统、火灾自动报警系统、防烟和排烟系统及灭火器。疏散走道和楼梯间照明的地面最低水平照度为6.0Lx，供电时间1.5h。根据以上材料，回答下列问题1.该病房楼的建筑高度是多少？按《建筑设计防火规范》(GB50016)分类、属哪类？地下室至少应划分几个防火分区？地上部分的防火分区如何划分？并说明理由。2.指出图中抢救室可用的安全出口、判断抢救室的疏散距离是否满足《建筑设计防火规范》(GB50016)的相关要求，开说明理由。3.指出该病房楼的地下室及首层在平面布置和防火分隔方面的问题，并给出正确做法。4.指出该病房楼在灭火救援设施和消防设施配置方面的问题、并给出正确做法。5.指出图中安全疏散方面的问题，并给出正确做法。
选项
答案

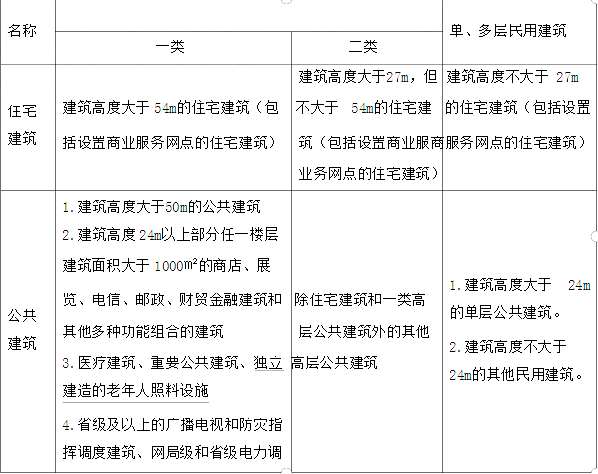

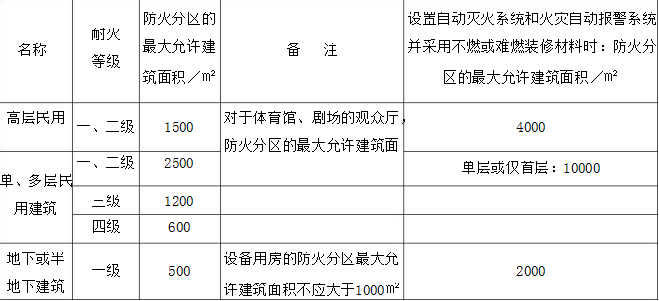

解析 【答案】1）建筑高度  23.7+0.6=24.3m属于一类高层公共建筑。理由：七层面积275㎡，占地上层面积1220㎡的23%，小于四分之一，所以第七层的建筑高度不计入总建筑高度。该建筑高度大于24m，且属于医疗建筑。【解析】民用建筑的分类2）防火分区：（1）地下室划分2个防火区。理由：民用建筑地下设备用房防火分区最大允许建筑面积不应大于 1000㎡，该建筑设置了自动喷水灭火系统，设置自动喷水灭火系统后防火分区的面积可以增加一倍，最大为 2000㎡。自行车库区域防火分区最大允许建筑面积为500㎡，设置自动喷水灭火系统后防火分区的面积可以增加一倍，最大为1000㎡。该建筑设备用房面积为560㎡，自行车库面积为660㎡，各划分为一个防火分区。（2）地上部分每层划分1个防火分区。理由：该建筑属于一类高层公共建筑，耐火等级为一级，高层民用建筑耐火等级一、二级防火分区最大允许建筑面积为 1500㎡，该建筑设置了自动喷水灭火系统，设置自动喷水灭火系统后防火分区的面积可以增加一倍，最大为3000㎡，该建筑实际面积为1220㎡，所以地上每层划分1个防火分区。【解析】不同耐火等级民用建筑防火分区的最大允许建筑面积1.当建筑内设置自动灭火系统时，防火分区最大允许建筑面积可按表左边的规定增加1.0倍。背景告知已经设置了湿式自动喷水灭火系统。【答案】1）抢救室可用的安全出口为M1，其他安全出口不符合要求，抢救室的疏散距离满足要求。理由：（1）抢救室至   M1的安全疏散距离为    13.8+12.4=26.2米；至    M2安全疏散距离为19.4+4.95=24.35m。根据规范要求，以上两个安全出口均满足疏散距离的要求。高层医疗建筑病房部分位于两个安全出口之间的门至最近安全出口的直线距离为 24米，该建筑设置了自动喷水灭火系统，设置自动喷水灭火系统时，安全疏散距离可以增加25%，即24×1.25=30米。故该抢救室疏散距离满足要求。抢救室至M3和M4的安全疏散距离分别为30.4m和33.9m，不符合要求。（2）M1、M2、M3、M4净宽分别为3.4m、1.2m、1.2m、1.2m，按规定首层外门的最小净宽不应小于1.3m，故M1净宽符合要求，其他首层外门不符合要求。（3）M1、M2的门开向疏散方向，符合要求；M3、M4门未开向疏散方向，不符合要求。综上所述，抢救室可用的安全出口为M1。【解析】根据《建筑设计防火规范》5.5.17直通疏散走道的房间疏散门至最近安全出口的直线距离(m)建筑物内全部设置自动喷水灭火系统时，其安全疏散距离可按本表的规定增加25％。【答案】1）平面布置存在问题：9号轴线东侧地下室，中间走道北侧自西向东依次布置消防水泵房、空调通风机房、排烟机房、变配电室(使用干式变压器)，不符合规定。正确做法：（1）柴油发电机房不能布置在病房楼的上一层、下一层及贴邻，应独立在设置病房楼外专用房间内。【解析】根据《建筑设计防火规范》5.4.13布置在民用建筑内的柴油发电机房应符合下列规定：1宜布置在首层或地下一、二层。2不应布置在人员密集场所的上一层、下一层或贴邻。3应采用耐火极限不低于2.00h的防火隔墙和1.50h的不燃性楼板与其他部位分隔，门应采用甲级防火门。（2）水泵房和变配电室的疏散门应直通室外安全出口。【解析】根据《消防给水及消火栓系统技术规范》5.5.12-3附设在建筑物内的消防水泵房，应采用耐火极限不低于 2.0h的隔墙和 1.50h的楼板与其他部位隔开，其疏散门应直通安全出口，且开向疏散走道的门应采用甲级防火门。根据《建筑设计防火规范》5.4.12燃油或燃气锅炉、油浸变压器、充有可燃油的高压电容器和多油开关等，宜设置在建筑外的专用房间内；确需贴邻民用建筑布置时，应采用防火墙与所贴邻的建筑分隔，且不应贴邻人员密集场所，该专用房间的耐火等级不应低于二级；确需布置在民用建筑内时，不应布置在人员密集场所的上一层、下一层或贴邻，并应符合下列规定：2锅炉房、变压器室的疏散门均应直通室外或安全出口。3锅炉房、变压器室等与其他部位之间应采用耐火极限不低于2.00h的防火隔墙和1.50h的不燃性楼板分隔。在隔墙和楼板上不应开设洞口，确需在隔墙上设置门、窗时，应采用甲级防火门、窗。2）防火分隔问题：（1）地下室各设备用房采用乙级防火门，不符合规定。正确做法：均应采用甲级防火门。【解析】根据《建筑设计防火规范》5.4.12；5.4.13；6.2.7附设在建筑内的消防控制室、灭火设备室、消防水泵房和通风空气调节机房、变配电室等，应采用耐火极限不低于2.00h的防火隔墙和1.50h的楼板与其他部位分隔。通风、空气调节机房和变配电室开向建筑内的门应采用甲级防火门，消防控制室和其他设备房开向建筑内的门应采用乙级防火门；《消防给水及消火栓系统技术规范》5.5.12。（2）其他各层各房间的门采用普通门，不符合规定。正确做法：消防控制室的门应至少为乙级防火门，管道井的门应为丙级防火门。【解析】根据《建筑设计防火规范》6.2.7和6.2.9建筑内的电梯井等竖井应符合下列规定：2电缆井、管道井、排烟道、排气道、垃圾道等竖向井道，应分别独立设置。井壁的耐火极限不应低于1.00h，井壁上的检查门应采用丙级防火门；（3）地上各层配电室的门均为乙级防火门，不符合规定。正确做法：应采用甲级防火门。【解析】根据《建筑设计防火规范》6.2.7。（4）地下和首层楼梯间上下贯通，共用楼梯间，不符合规定。正确做法：应在首层采用耐火极限不低于2.00h的防火隔墙与其他部位分隔并应直通室外，确需在隔墙上开门时，应采用乙级防火门。或者共用楼梯间时在首层楼梯间采用耐火极限不低于2.00h的防火隔墙和乙级防火门将地下或半地下部分与地上部分的连通部位完全分隔，并应设置明显的标志。【解析】6.4.4除通向避难层错位的疏散楼梯外，建筑内的疏散楼梯间在各层的平面位置不应改变。除住宅建筑套内的自用楼梯外，地下或半地下建筑（室）的疏散楼梯间，应符合下列规定：1室内地面与室外出入口地坪高差大于  10m或 3层及以上的地下、半地下建筑（室），其疏散楼梯应采用防烟楼梯间；其他地下或半地下建筑（室），其疏散楼梯应采用封闭楼梯间。2应在首层采用耐火极限不低于2.00h的防火隔墙与其他部位分隔并应直通室外，确需在隔墙上开门时，应采用乙级防火门。3建筑的地下或半地下部分与地上部分不应共用楼梯间，确需共用楼梯间时，应在首层采用耐火极限不低于2.00h的防火隔墙和乙级防火门将地下或半地下部分与地上部分的连通部位完全分隔，并应设置明显的标志。【答案】1）该病房楼疏散走道和楼梯间照明的地面最低水平照度为6.0Lx，不符合规定。正确做法：楼梯间照明的地面最低水平照度应改为不低于10Lx。【解析】根据《建筑设计防火规范》10.3.2建筑内疏散照明的地面最低水平照度应符合下列规定：1对于疏散走道，不应低于  1.0 lx；2对于人员密集场所、避难层（间），不应低于  3.0 lx；对于老年人照料设施、病房楼或手术部的避难间，不应低于 10.0 lx；3对于楼梯间、前室或合用前室、避难走道，不应低于  5.0lx；对于人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、前室或合用前室、避难走道，不应低于10.0lx。2）未设消防软管卷盘或轻便消防水龙，不符合规定。正确做法：增设消防软管卷盘或轻便消防水龙。【解析】根据《建筑设计防火规范》8.2.4人员密集的公共建筑、建筑高度大于  100m的建筑和建筑面积大于 200m2的商业服务网点内应设置消防软管卷盘或轻便消防水龙。3）未设施消防电梯，不符合规定。正确做法：增设消防电梯，地上及地下每个防火分区不少于1部。【解析】3)至6）根据《建筑设计防火规范》第七章。4）未设消防灭火救援窗，不符合规定。正确做法：增设灭火救援窗。5）未设消防车道，不符合规定。正确做法：增设消防车道。6）未设消防救援场地，不符合规定。正确做法：增设消防救援场地。5.指出图中安全疏散方面的问题，并给出正确做法。【答案】1）该病房楼疏散楼梯间形式为封闭楼梯间，不符合规定。正确做法：改为防烟楼梯间。【解析】根据《建筑设计防火规范》5.5.12一类高层公共建筑和建筑高度大于  32m的二类高层公共建筑，其疏散楼梯应采用防烟楼梯间。该建筑属于一类高层公共建筑。2）M3紧靠门口外1.20m处和M4紧靠门口外1.30m处设置踏步，不符合规定。正确做法：紧靠门口内外各1.40m范围内不应设置踏步。【解析】根据《建筑设计防火规范》5.5.19人员密集的公共场所、观众厅的疏散门不应设置门槛，其净宽度不应小于1.40m，且紧靠门口内外各1.40m范围内不应设置踏步。3）双扇门净宽均为1.2m，不符合规定。正确做法：M2、M3、M4净宽最低为1.3m。【解析】根据《建筑设计防火规范》5.5.184）首层外门M3、M4开启方向错误，不符合规定。正确做法：应向疏散方向开启。【解析】根据《建筑设计防火规范》6.4.11建筑内的疏散门应符合下列规定：1民用建筑和厂房的疏散门，应采用向疏散方向开启的平开门，不应采用推拉门、卷帘门、吊门、转门和折叠门。5）楼梯间的门开启方向错误，不符合规定。正确做法：应向疏散方向开启。【解析】根据《建筑设计防火规范》6.4.116）楼梯间在首层没有直通室外或采用扩大的前室，不符合规定。正确做法：在首层直通室外或楼梯间的首层可将走道和门厅等包括在楼梯间前室内，形成扩大的前室，但应采用乙级防火门等与其他走道和房间分隔。【解析】楼梯间应在首层直通室外，确有困难时，可在首层采用扩大的封闭楼梯间或防烟楼梯间前室。当层数不超过4层且未采用扩大的封闭楼梯间或防烟楼梯间前室时，可将直通室外的门设置在离楼梯间不大于15 m处。楼梯间的首层可将走道和门厅等包括在楼梯间前室内，形成扩大的前室，但应采用乙级防火门等与其他走道和房间分隔。7）重病房相邻两个疏散门最近边缘之间的水平距离小于5m。正确做法：相邻两个疏散门最近边缘之间的水平距离不应小于5m。【解析】根据《建筑设计防火规范》5.5.2建筑内的安全出口和疏散门应分散布置，且建筑内每个防火分区或一个防火分区的每个楼层、每个住宅单元每层相邻两个安全出口以及每个房间相邻两个疏散门最近边缘之间的水平距离不应小于5m。
