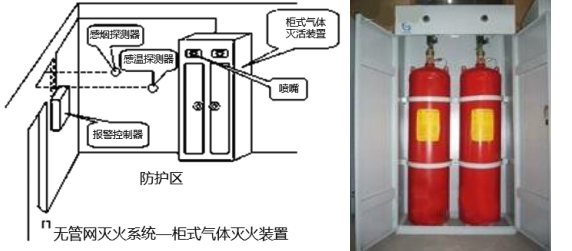

问题 案例四:某电厂调度楼共 6 层，设置了火灾自动报警系统、气体灭火系统等消防设施。火灾自动报警控制器每个总线回路最大负载能力为 256 个报警点，每层有 70 个报警点，共分 2 个总线回路，其中一层至三层为第一回路，四层至六层为第二回路。每个楼层弱电井中安装 1 只总线短路隔离器，在本楼层总线出现短路时保护其他楼层的报警设备不受影响。二层一个设备间布置 28 台电力控制柜，顶棚安装了点型光电感烟探测器，控制柜内火灾探测采用管路式吸气感烟火灾探测器。设备间共设有 1 台单管吸气式感烟火灾探测器，其采样主管长 45m，敷设在电力控制柜上方，通过毛细采样管进入每个电力控制柜，采样孔直径均为 3mm。消防控制室能够接收管路吸气式感烟火灾探测器的报警及故障信号。四层主控室为一个气体灭火防护区，安装了 4 台柜式预制七氟丙烷灭火装置，充压压力为 4.2MPa。自动联动模拟喷气检测时，有 2 台气体灭火装置没有启动，启动的 2 台灭火装置动作时差为 4s。经检查确认，气体灭火控制器功能正常。使用单位拟对一层重新装修改造，走道（宽 1.5m）采用通透面积占吊顶面积 12%的格栅吊顶，在部分房间增加空调送风口，将一个房间改为吸烟室。1、对该生产综合楼火灾自动报警系统设置问题进行分析，提出改进措施。
选项
答案
解析 1）火灾报警控制器每一总线回路连接的设备总数不宜超过 200 点，且应留有不少于额定容量 10%的余量，本案例一共 6 层，每层 70 个报警点，总计 420 个报警点，因此设置2 个总线回路不符合要求，至少要设置3 个总线回路，一至六层每两层共用一个总线回路。
2）每只总线短路隔离器保护的消防设备总数不应超过 32 点，本案例中每层有 70 个报警点，因此在每个楼层弱电井中设置 1 只总线短路隔离器不符合要求，至少安装 3 只总线短路隔离器。
