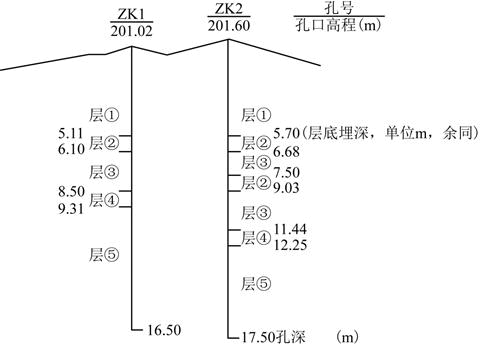

问题 某场地岩层近于水平，地质填图时发现地表出露岩层有突变现象，可能存在一断层于是布置两个钻孔予以查明。已知ZK1，ZK2孔距5.67m，其连线与岩性突变界线走向垂直，各钻孔的孔口高程、分层及埋深、孔深等信息如图所示。ZK1，ZK2分别在孔深14.20m、7.50m处揭露断层带（厚度可忽略），对该断层说法正确的是下列哪个选项？（　　）A.正断层，垂直断距7.28mB.逆断层，垂直断距7.28mC.正断层，水平断距1.84mD.逆断层，水平断距1.84m
选项 A.正断层，垂直断距7.28m
B.逆断层，垂直断距7.28m
C.正断层，水平断距1.84m
D.逆断层，水平断距1.84m
答案 D
解析 （1）根据2K2的钻孔剖面，可知该钻孔揭露的地层②③重复出现，结合正断层和逆断层对于地层重复性的区别，可知该断层为逆断层。（2）ZK1和ZK2揭露的断层面上两点的距离：（201.6－7.5）－（201.02－14.20）＝7.28m，但是该断层面分别揭露的是ZK1中的⑤层和ZK2中的③层，这两点不是发生断层前的同一点，不符合断层断距的定义，因此该断距不是垂直断距。（3）根据ZK2中剖面所示，断层面在③层，但是③层重复出现的厚度差异较大，不适宜使用③层底作为对比层，因此采用③层顶即②层底作为对比层更可靠，根据相似三角形，可得：解得：L＝1.83m。
