如图所示构件上a点处，原始单元体的应力状态应为下列何图所示? A.图 b)

资格题库2022-08-02 70

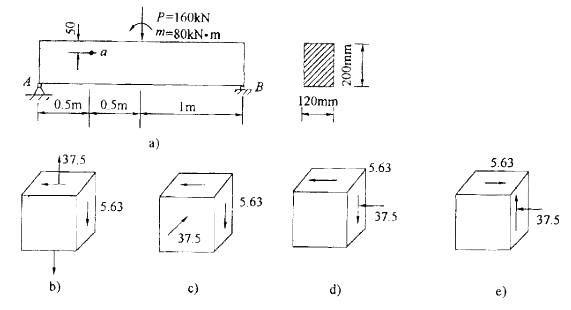

问题如图所示构件上a点处，原始单元体的应力状态应为下列何图所示?

A.图 b)B.图 c)C.图 d)D.图 e)

选项 A.图 b)
B.图 c)
C.图 d)
D.图 e)

答案 C

解析提示：由受力分析可知，A端支座反力向上，故a点剪力为正，弯矩也为正，又a点在中性轴的上方，故受压力；因此横截面上σ为压应力，τ为顺时针方向。
