图中，设单位竖向荷载在CDEF上移动时， n截面的弯矩影响线在E的竖标值为（　　

练习题库2022-08-02 80

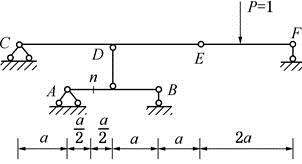

问题图中，设单位竖向荷载在CDEF上移动时， n截面的弯矩影响线在E的竖标值为（　　）。

A、a/8 B、-a/4 C、a/2 D、a/10

选项 A、a/8
B、-a/4
C、a/2
D、a/10

答案 C

解析 n截面的弯矩影响线在E点的竖标值，即为单位力作用在E点时n截面的弯矩，此时中间竖杆的内力为2，由AB梁的对称性可知支座A的竖向反力为1，由截面法可得，n截面的弯矩为a/2，即n截面的弯矩影响线在E点的竖标值为a/2。
