图所示桁架W杆的影响线纵标不为零的区段为（　　）。 A、0～4点之间

练习题库2022-08-02 86

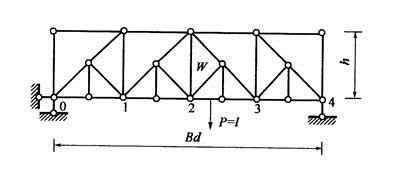

问题图所示桁架W杆的影响线纵标不为零的区段为（　　）。

A、0～4点之间 B、1～3点之间 C、2～4点之间 D、0～2点之间

选项 A、0～4点之间
B、1～3点之间
C、2～4点之间
D、0～2点之间

答案 B

解析图示为静定桁架结构，由静力法知，单位力在0～1，3～4移动时杆所在结构为几何不变体系，W杆相当于没加外力，根据静力学原理，可得：N=0。
