图示悬臂梁和简支梁长度相同，关于两梁的Q图和M图有下述哪种关系？ A.Q图和M

资格题库2022-08-02 84

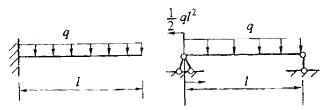

问题图示悬臂梁和简支梁长度相同，关于两梁的Q图和M图有下述哪种关系？

A.Q图和M图均相同B.Q图和M图均不同C.Q图相同，M图不同D.Q图不同，M图相同

选项 A.Q图和M图均相同
B.Q图和M图均不同
C.Q图相同，M图不同
D.Q图不同，M图相同

答案 A

解析提示：求出两梁的支反力和反力偶，可见两梁的荷载与反力均相同，故Q图和M图均相同。
