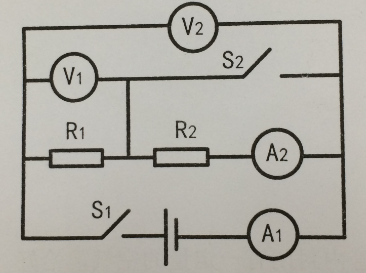

问题 在下图所示的电路中，电源电压保持不变，闭合开关S1、S2后，电路正常工作。开关S1闭合，开关S2由闭合到断开时，下列说法正确的是（     ）A. 电流表A1的示数不变B. 电流表A2的示数不变C. 电压表V1的示数不变D. 电压表V2的示数不变
选项 A. 电流表A1的示数不变
B. 电流表A2的示数不变
C. 电压表V1的示数不变
D. 电压表V2的示数不变
答案 D
解析 本题考查基础电学问题。闭合开关S1、S2后，电阻R2被短路，则电流表A2的示数为0，电流A1的示数U/R1（U为电源电压），电压表V1、V2均为电源电压U；当开关S1闭合、S2断开时，电阻R1、R2串联在一起，电流表A1、A2示数相同，均为U/（R1+R2），则电流表A2的示数变大、A1的示数变小；电压表V1显示的是R1两端的电压，小于U，故读数变小，电压表V2的显示的依然是电源电压，示数不变，故正确答案为D。
