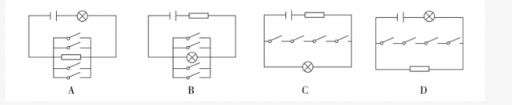

  3. 在下面ABCD四个模拟电路图中，电键闭合与否和灯泡亮暗对应关系表述错误的是（

在下面ABCD四个模拟电路图中，电键闭合与否和灯泡亮暗对应关系表述错误的是（

admin2022-08-02  103
问题 在下面ABCD四个模拟电路图中，电键闭合与否和灯泡亮暗对应关系表述错误的是（  ）。A.A图中即使电键都不闭合，灯泡也会亮B.B图中只要有一个电键闭合，灯泡就不会亮C.C图中只有当所有电键都闭合，灯泡才不会亮D.D图中只有所有电键都闭合，灯泡才会亮
选项 A.A图中即使电键都不闭合，灯泡也会亮
B.B图中只要有一个电键闭合，灯泡就不会亮
C.C图中只有当所有电键都闭合，灯泡才不会亮
D.D图中只有所有电键都闭合，灯泡才会亮
答案 D
解析 第一步，确定题型。
本题考查物理学电路图知识。
第二步，分析选项。
A项：灯泡和电阻串联在电路中，所以所有电键都不闭合，灯泡会亮，正确；
B项：只要有一个电键闭合，就会将灯泡短路，灯泡不亮，正确；
C项：只有当所有电键都闭合，灯泡才会被短路，灯泡不会亮，正确；
D项：当所有电键都闭合，灯泡会被短路，灯泡不会亮，错误。
