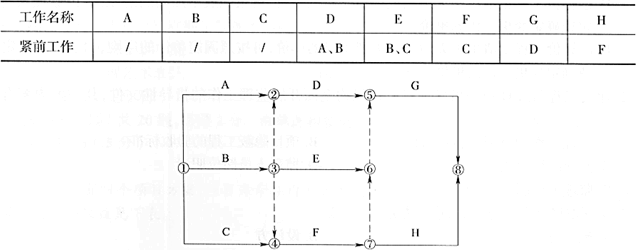

根据下表中工作之间的逻辑关系绘制的双代号网络图如下图所示，其绘图错误有（　　）。

考试题库2022-08-02  109
问题 根据下表中工作之间的逻辑关系绘制的双代号网络图如下图所示，其绘图错误有（　　）。A.逻辑关系不正确B.有多个终点节点C.有多个起点节点D.节点编号有错误E.有多余的虚工作
选项 A.逻辑关系不正确
B.有多个终点节点
C.有多个起点节点
D.节点编号有错误
E.有多余的虚工作
答案 ABD
解析 A项，逻辑关系不正确。网络图必须按照已定的逻辑关系绘制，这是正确表达各项工作之间逻辑关系的基本保证。本图中逻辑使得E的紧前工作只有B，工作F的紧前工作多了B。B项，有多个终点节点。网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外）。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。本图中，终点节点有⑥、⑧两个。D项，节点编号有错误。网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。本图中，③—②和⑦—⑥的虚工作节点编号有误，其箭头节点小于箭尾节点的编号。
