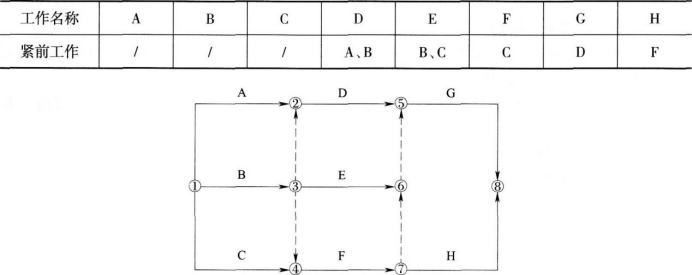

问题 根据下表中工作之间的逻辑关系绘制的双代号网络图如下图所示，其绘图错误有(     )。A.逻辑关系不正确B.有多个终点节点C.有多个起点节点D.节点编号有错误E.有多余的虚工作
选项 A.逻辑关系不正确
B.有多个终点节点
C.有多个起点节点
D.节点编号有错误
E.有多余的虚工作
答案 ABD
解析 此题考查双代号网络计划绘图规则。①逻辑关系不正确。网络图必须按照已定的逻辑关系绘制。本图中逻辑使得E的紧前工作只有B，F的紧前工作多了B。②有多个终点节点。网络图中应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。本图中，终点节点有⑥、⑧两个。③节点编号有错误。网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。本图中，③一②和⑦一⑥的虚工作节点编号有误，其箭头节点小于箭尾节点的编号。
