图（a）所示时序逻辑电路的工作波形如图（b）所示，由此可知，图（a）电路是一个（

练习题库2022-08-02 91

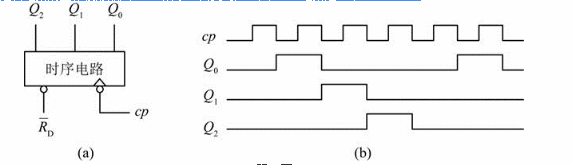

问题图（a）所示时序逻辑电路的工作波形如图（b）所示，由此可知，图（a）电路是一个（　　）。

A.右移寄存器B.三进制计数器C.四进制计数器D.五进制计数器

选项 A.右移寄存器
B.三进制计数器
C.四进制计数器
D.五进制计数器

答案 C

解析根据题96图（b）可知，时序电路的输出状态为：000—001—010—100—000—100……。因此，时序电路为四进制计数器。
