题图a)所示悬臂梁，给出了1、2、3、4点处的应力状态如题图b)所示，其中应力状

资格题库2022-08-02 55

问题题图a)所示悬臂梁，给出了1、2、3、4点处的应力状态如题图b)所示，其中应力状态错误的位置点是：A. 1点 B. 2点 C. 3点 D. 4点

选项

答案 D

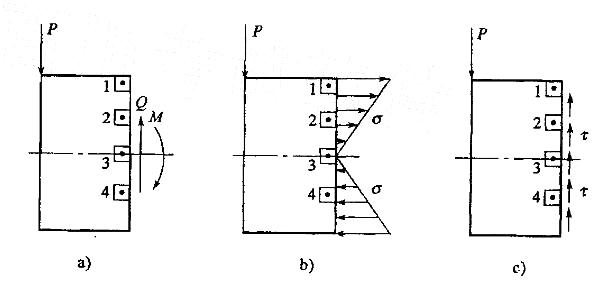

解析提示:首先分析各横截面上的内力--剪力Q和弯矩M，如解图a)所示。再分析各横面上的正应力σ和剪应力γ沿高度的分布，如解图b)和c)所示。可见4点的剪应力方向不对。
