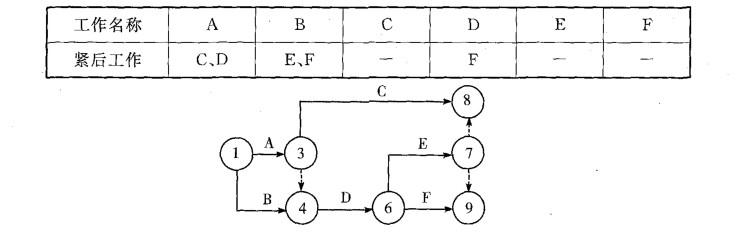

根据下表给定的工作间逻辑关系绘成的双代号网络计划如下图所示，图中的错误有（）

资格题库2022-08-02 72

问题根据下表给定的工作间逻辑关系绘成的双代号网络计划如下图所示，图中的错误有（）

A.节点编号有误 B.有循环回路C.有多个起点节点 D.有多个终点节点E.不符合给定的逻辑关系

选项

答案 DE

解析 D项，网络图应只有一个起点节点和一个终点节点，该图中8和9号节点都是终点节点；E项，在网络图中，相对于某工作而言，紧排在该工作之后的工作称为该工作的紧后工作，该图中B的紧后工作不是E、F，是D，不符合给定的逻辑关系。

转载请注明原文地址:https://www.tihaiku.com/jzgc/331056.html

工程项目组织与管理
