  3. 某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中错误有

某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中错误有

admin2022-08-02  57

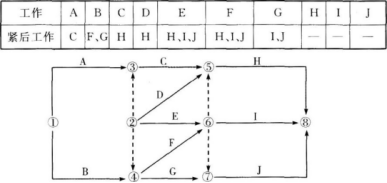

问题 某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中错误有（   ）。A.多个终点节点B.多个起点节点C.工作代号重复D.不符合给定逻辑关系E.节点编号有误
选项 A.多个终点节点
B.多个起点节点
C.工作代号重复
D.不符合给定逻辑关系
E.节点编号有误
答案 BDE
解析 本题考查的是双代号网络图的绘制。
图中有①②两个起点节点；虚工作⑥—⑤箭头的节点编号数字小于箭尾节点编号的数字；表格中工作G的紧后工作应该是I、J，而图上只表示出来工作G的紧后工作是J。
