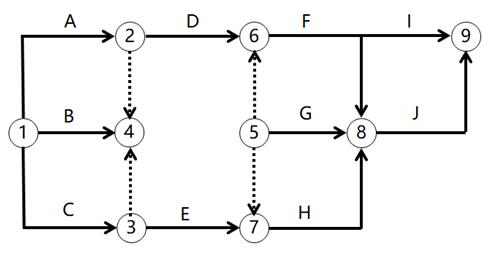

  3. （2021年真题）某工程双代号网络计划如下图所示，图中出现的错误有（　　）。

（2021年真题）某工程双代号网络计划如下图所示，图中出现的错误有（　　）。

admin2022-08-02  117
问题 （2021年真题）某工程双代号网络计划如下图所示，图中出现的错误有（　　）。A.多个起点节点B.多个终点节点C.存在循环回路D.箭线上引出箭线E.存在无箭头的工作
选项 A.多个起点节点
B.多个终点节点
C.存在循环回路
D.箭线上引出箭线
E.存在无箭头的工作
答案 ABD
解析 2022/2021版教材P39
本题考查的是双代号网络图的绘制。选项A，节点①、⑤都是起点节点；选项B，节点④、⑨都是终点节点；选项D，箭线⑥-⑨引出了指向节点⑧的箭头。
