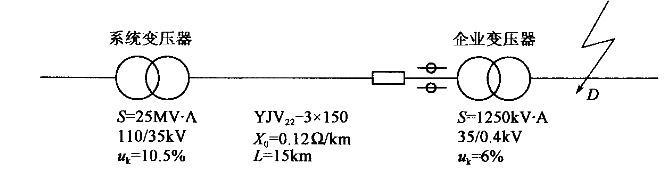

问题 请依据下述条件，分析回答下列问题。下图是某企业的供电系统图，假定最大运行方式下D点三相短路电流= 26. 25kA，请通过计算判断企业变压器35kV侧保护继电器过流整定值和速断整定值最接近下列哪一组数字？（电流互感器变比50/5。过流保护采用DL型继电器，接于相电流。低压回路有自启动电动机，过负荷系数取2.5) ( )(A)过流整定值7.88A，速断整定值39A(B)过流整定值12.61A，速断整定值62.35A(C)过流整定值7.28A，速断整定值34.2A(D)过流整定值7.28A，速断整定值39A
选项
答案 D

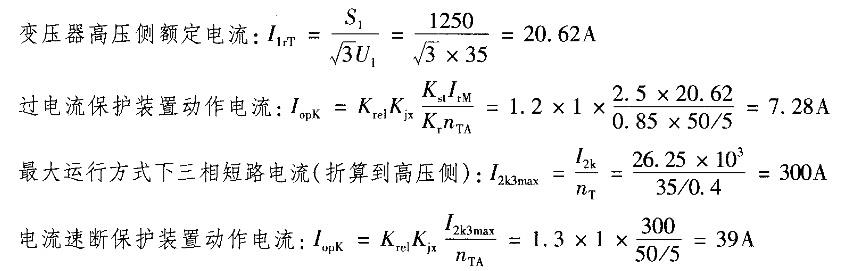

解析 《工业与民用配电设计手册》（第三版）P297表7-3。
