问题 某新建项目，包括生产车间、66kV变电所、办公建筑等，当地的年平：均雷暴日为20天，预计雷击次数为0.2次/年,请回答下列问题。该项目厂区内某普通办公建筑,低压电源线路采用带内屏蔽层的4芯电力电缆架空引入，作为建筑内用户0.4kV电气设备的电源，电缆额定电压为1kV,土壤电阻率为500Ω.m,屏蔽层电阻率为17.24×10-9Ω.m，屏蔽层每公里电阻为1.4Ω，电缆芯线每公里的电阻为0.2Ω，电缆线路总长度为100m，电缆屏蔽层在架空前接地，架空距离为80m,通过地下和架空引入该建筑物的金属管道和线路总数为3，试确定电力电缆屏蔽层的最小面积宜为下列哪一项数值？ ()(A)O. 37mm2 ( B)2. 22mm2 ( C)2. 77mm2 (D)4.44mm2
选项
答案 B

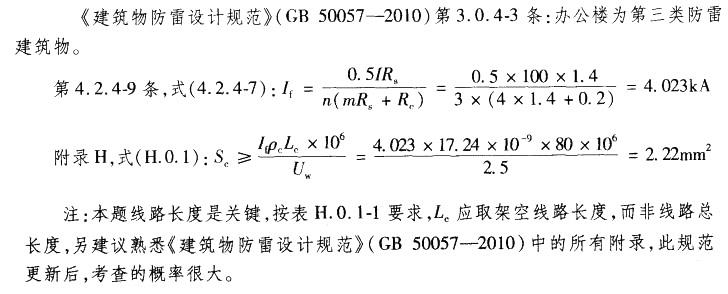

解析
