设计任务 在一个高层办公楼的会议室内（设有会议桌）完成吊顶、照明灯具、空调、

最全题库2022-08-02  114

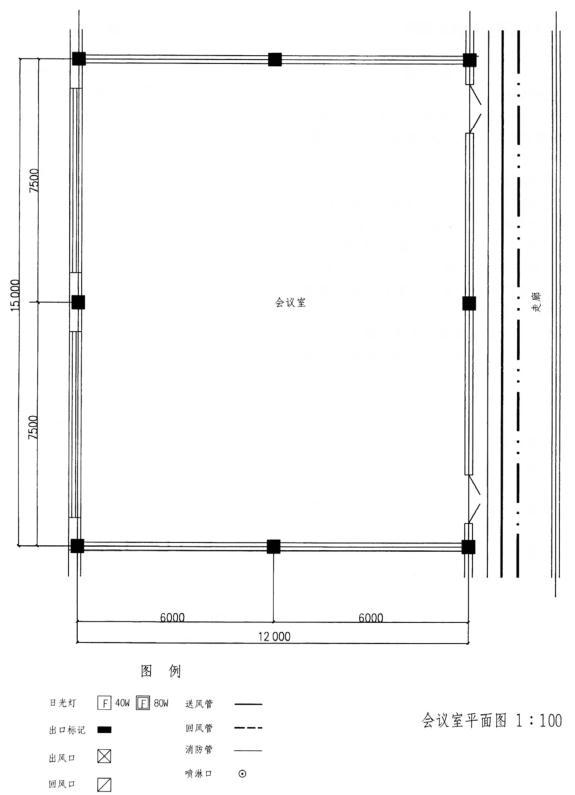

问题 设计任务 在一个高层办公楼的会议室内（设有会议桌）完成吊顶、照明灯具、空调、喷淋的布置。 设计要求 1.吊顶采用0.6 m×0.6 m或1.2 m×1.2 m的吊顶方格网，进行会议室吊顶布置。 2.照明工作（0.75 m高）处要求有 的照明，使用日光灯具，单管回40W，双管 80 W， 带反射罩的内置灯具单位面积的安装功率为10 W。 3.空调用经济的管道布置，提供均匀的气流，会议室可做回风管场所，管道均内置于吊顶内。 4.布置喷淋系统。 作图要求 1.画出吊顶图。 2.灯具定位图。 3.紧急出口记号。 4.布置送风口。 5.布置回风口。 6.布置喷淋口。
选项
答案

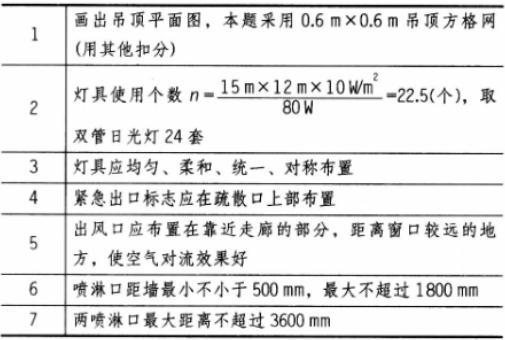

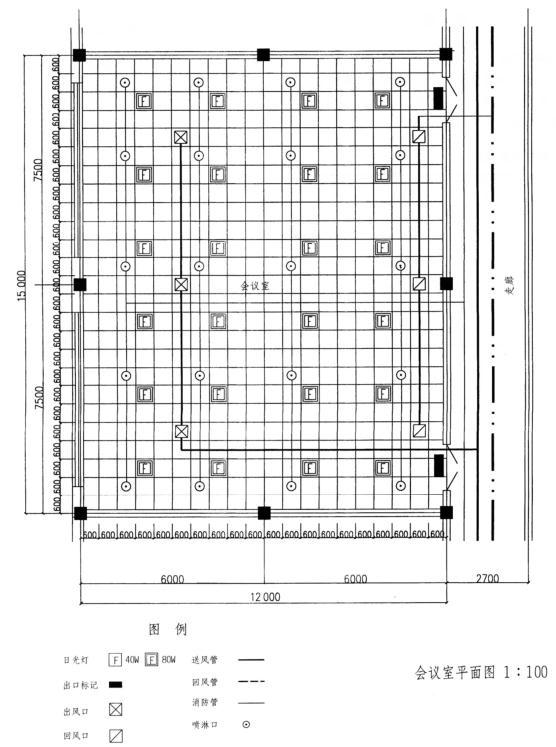

解析 参考作图提示
