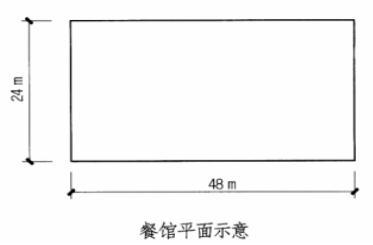

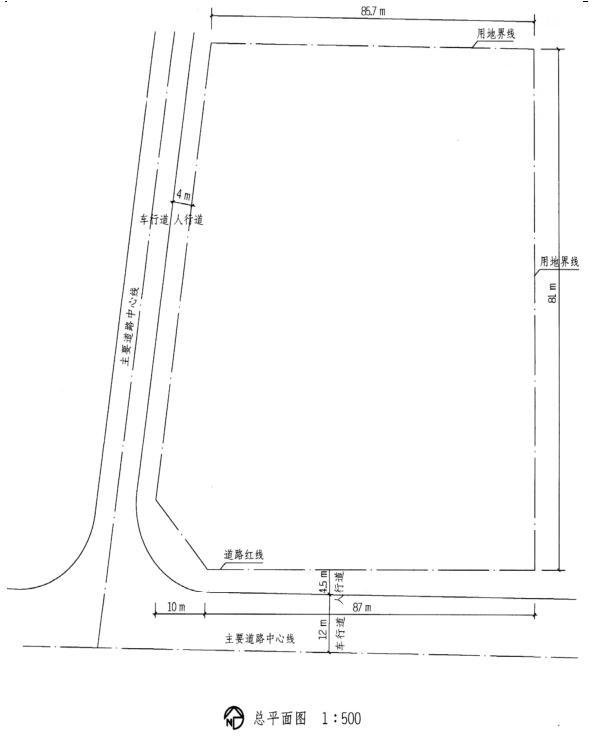

问题 设计要求 在城郊某场地布置一餐馆，并布置场地的出入口、道路、停车场和后勤小货车卸货院。 1.餐馆为一层，其平面尺寸为48m×24m。建筑距道路红线及用地界线应不小于3m，建筑南向适当位置设置顾客主出入口及不小于18m×18m的集散广场。 2.在场地的次要位置设置后勤出入口及不小于300㎡的后勤小货车卸货院，邻近该院设置5个员工小汽车停车位。 3.在餐馆南侧设置不少于45个顾客小汽车停车位，不允许布置尽端式车道，停车位置成组布置，每组连续布置的停车位数量不应超过5个，相邻两组停车位之间和尽端组的尽端设置不小于2m的绿化隔离带（见提示），停车场与道路红线或用地界线之间应设置不小于3m的绿化隔离带。 4.场地内道路及停车场距道路红线或用地界线应不小于3m。 作图要求按照要求布置总平面图： 1.布置餐馆平面。 2.绘出建筑的顾客主出入口、次出入口及后勤出入口，布置广场及后勤小货车卸货院并标注名称。 3.布置停车场，注明相关尺寸。 4.绘出顾客停车场的行车路线。 5.布置绿化隔离带。 提示有关示意图如下：
选项
答案

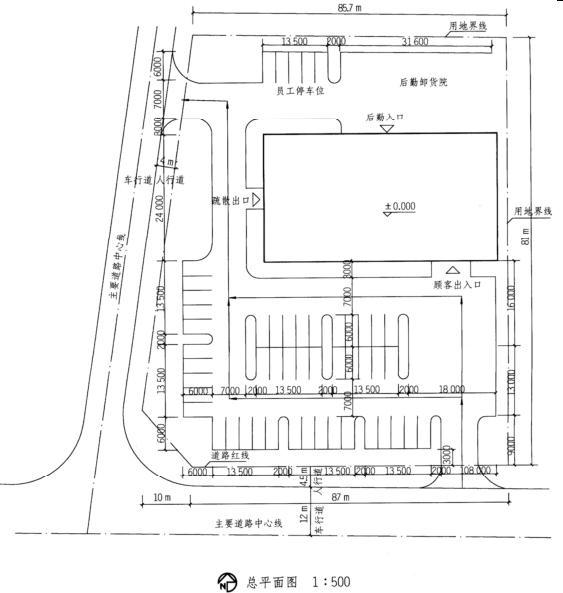

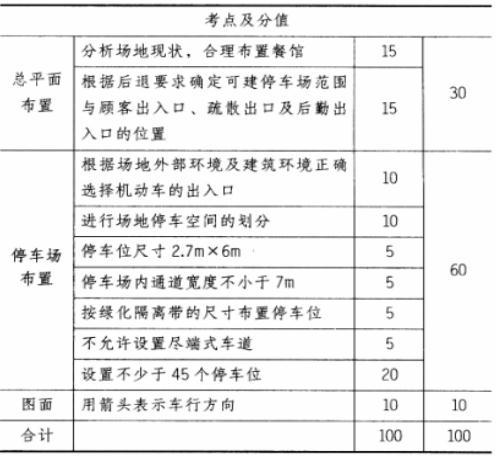

解析 作图提示 1.首先布置餐馆平面图。 2.根据后退要求确定可建停车场范围与顾客出入口、疏散出口及后勤出入口的位置。 3.根据场地外部道路环境及建筑环境正确选择机动车的出入口位置；进行场地停车空间的划分。 4.按提示所给的停车位及绿化隔离带的尺寸把停车位成组布置。 5.停车位尺寸为2.7m×6m（见提示图），停车场内通道宽度不小于7m 6.不允许设置尽端式车道。 7.用箭头表示车行方向。 参考评分标准
