图示结构中，杆b的内力Nb应为（　　）。 A.Nb＝0 B.Nb＝P/2

资格题库2022-08-02 64

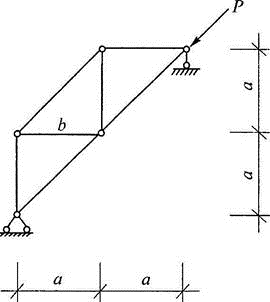

问题图示结构中，杆b的内力Nb应为（　　）。

A.Nb＝0B.Nb＝P/2C.Nb＝PD.

选项

答案 A

解析解法一：先求支座反力，取整体作为研究对象。对左下角支座取矩，列平衡方程，得到右上角支座反力为0。依次运用零杆判别方法。得Nb＝0。
解法二：由局部静定条件分析外力作用的节点，可知结构只有下弦两杆受力，处于局部平衡状态，其余各杆均为零杆。
