  3. 设计条件 某场地南侧为24m高办公楼，耐火等级为二级，北侧为10层的高层住宅楼，

设计条件 某场地南侧为24m高办公楼，耐火等级为二级，北侧为10层的高层住宅楼，

admin2022-08-02  54

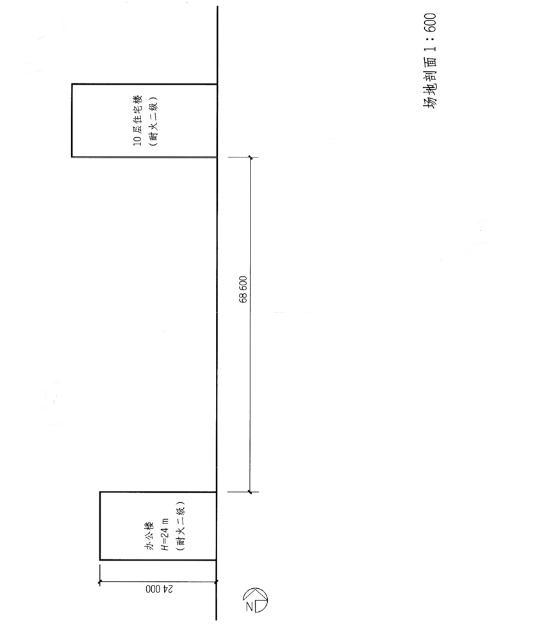

问题 设计条件 某场地南侧为24m高办公楼，耐火等级为二级，北侧为10层的高层住宅楼，二者间距为68.6m，如图。当地日照间距系数为1.2。任务要求 在上述两栋建筑之间，拟建新建筑一栋，一层为4m高商业服务网点，二层及以上为层高3m住宅。拟建建筑限高30m，且拟建楼与已知楼同为板式。要求绘出拟建建筑的最大剖面。
选项 任务要求
在上述两栋建筑之间，拟建新建筑一栋，一层为4m高商业服务网点，二层及以上为层高3m住宅。拟建建筑限高30m，且拟建楼与已知楼同为板式。要求绘出拟建建筑的最大剖面。
答案
解析 解题要点
1.考虑日照间距。
2.考虑防火间距。
3.民用建筑多高层的概念。

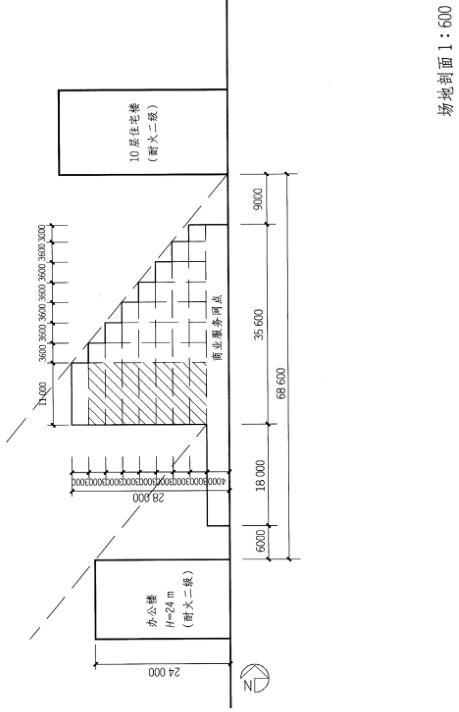

作图提示
1.拟建住宅限高30m，(30-4)÷3＜9层，因此适用于《建筑设计防火规范》。
2.拟建建筑与南侧办公楼最近时，两楼间的距离应以办公楼的相对高度24m-4m=20m计算，即：20×1.2=24m。根据《高层民用建筑设计防火规范》和《建筑设计防火规范》，办公楼与拟建建筑底商的防火间距为6m。住宅退后底商24-6=18m。
3.拟建建筑与北侧高层住宅楼
最近时，执行高层建筑与10层以下住宅一二级耐火等级间距为9m的规定。为满足日照要求，住宅随层向南退台3×1.2=3.6m。 4.根据作图结果，8层住宅进深11m＜12m，故为满足进深≮12m，只能建7层。
