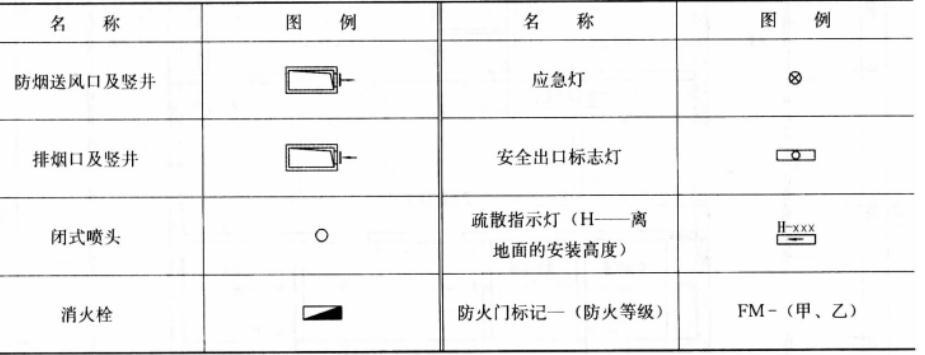

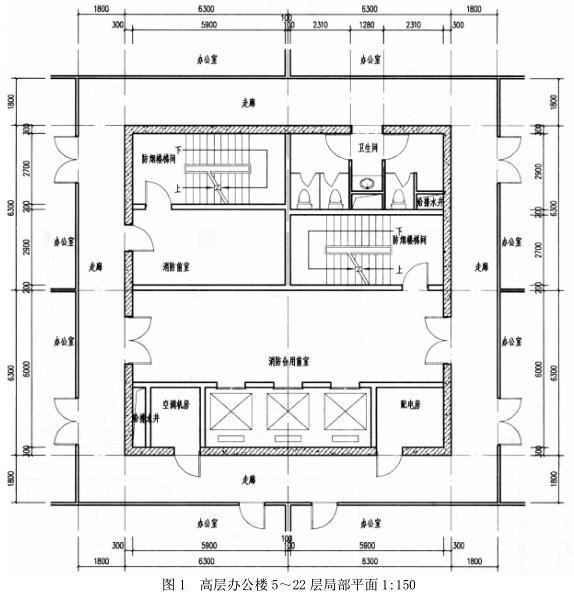

问题 【试题要求】 1.任务描述 图 1 为建筑高度超过 100m 的办公大楼的走廊及核心筒部分平面图。按照要求做出部分消防系统的平面布置图。（不考虑办公室部分）2.任务要求 该平面布置图应包括以下内容： (1)消防防排烟部分。 1)在应设加压送风防烟的部位画出送风竖井及送风口，每个送风竖井面积不小于 1.3 ㎡。 2)按规范要求设置排烟竖井及排烟口。每个排烟竖井面积不小于 0.6 ㎡。 (2)灭火系统部分： 1)自动喷水灭火系统的闭式喷头（非水喷雾）的平面布置。 2)按规范要求布置室内消火栓。（可嵌入墙内） (3)消防疏散部分： 1)按照规范要求设置火灾应急照明灯。 2)安装安全出口标志灯；安装疏散指示灯。 3)按规范要求设置防火门。 4)按规范要求布置消防电梯一台。 3.布置要求 在平面图上，用提供的图例符号，做出布置图。包括以下内容： (1)选择合理的位置设置防烟送风竖井，及排烟竖井（注明尺寸）并布置风口。 (2)符合规范的前提下，按最少数量的方法布置闭式喷头。 (3)布置室内消火栓。 (4)表示应急灯、安全出口标志灯及疏散指示标志灯位置。 (5)防火门的设置及标明防火门的防火等级。 (6)按消防电梯的要求，做出合理布置，并标明位置。 4.图例（详见表）
选项
答案

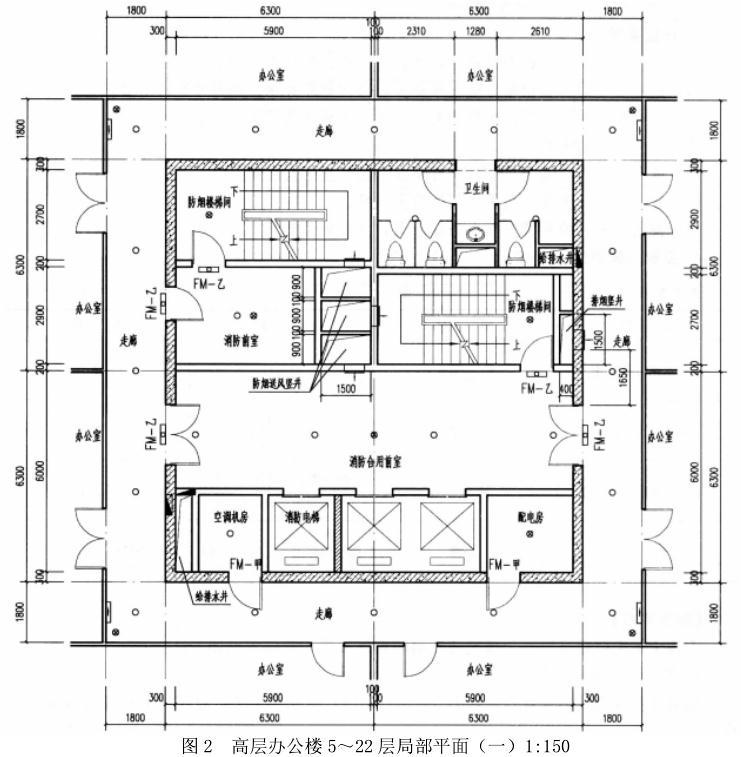

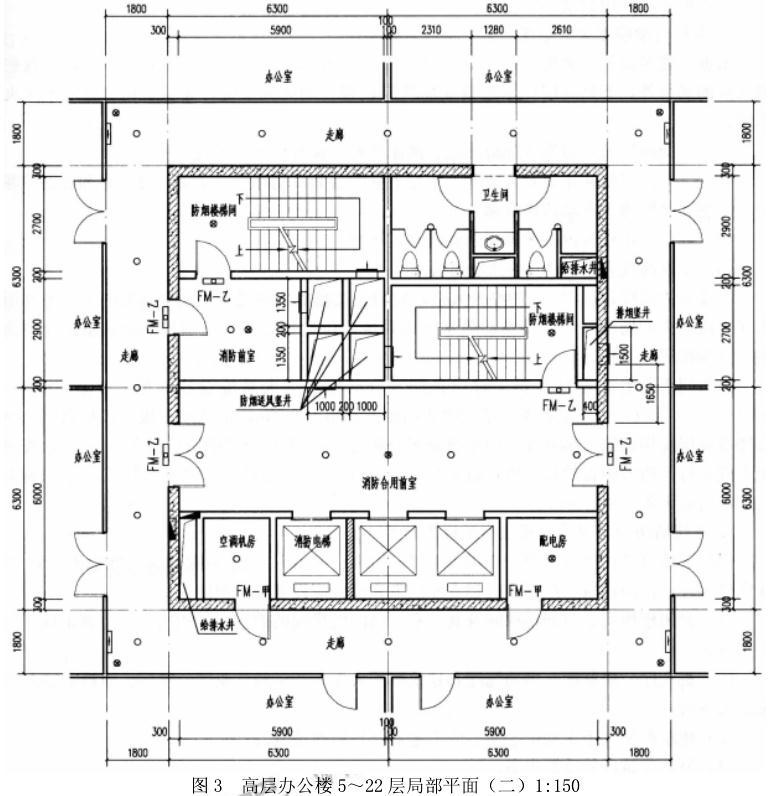

解析 详见图 2、图 3。
