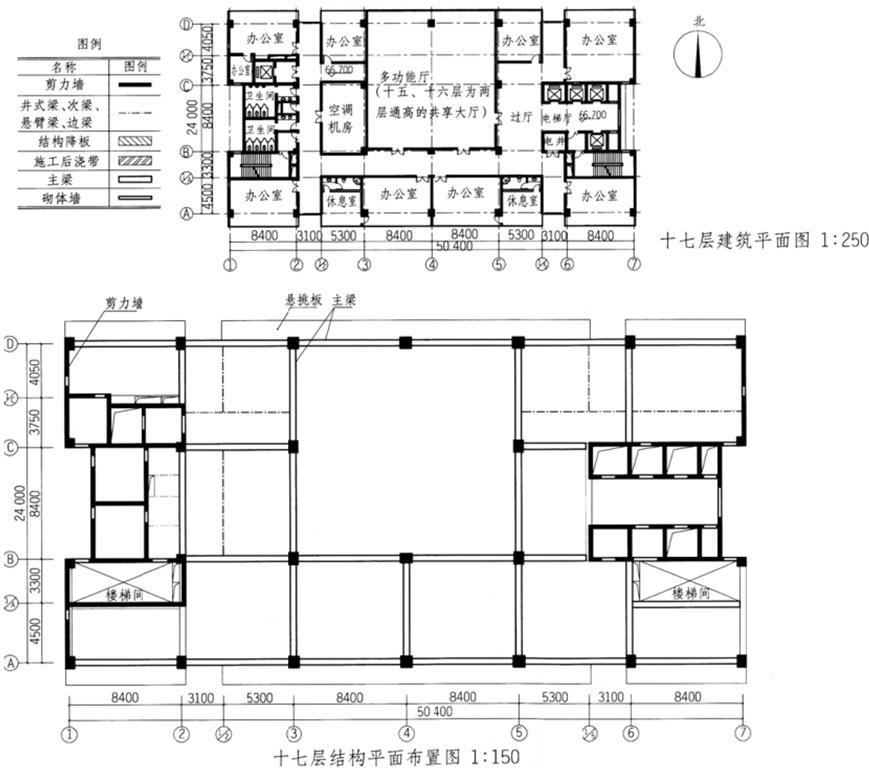

问题 任务描述 图示为抗震设防8度地区某高层办公楼的十七层建筑平面，采用现浇钢筋混凝土框架—剪力墙结构。 图为十七层结构平面布置图，结构板、柱、主梁等均已布置完成，不允许再增加结构柱。剪力墙和次梁已布置完成了一部分。 任务要求 用图中提供的图例，按照规范要求完成下列结构布置内容： 1.完善剪力墙的布置，使剪力墙刚度对称、均匀并且合理。 2.完成多功能厅井式楼盖布置，板厚100mm，以板的高跨比1/25～1/30为控制原一则。 3.在②-⑥轴与轴区域内布置次梁，次梁仅用于承载砌体墙和满足卫生间楼面降板的要求。 4.完成悬挑部分梁板结构的悬臂梁和边梁布置，要求板的悬挑长度小于1500mm。 5.示意需要结构降板的区域。 6.示意施工后浇带的位置。
选项
答案

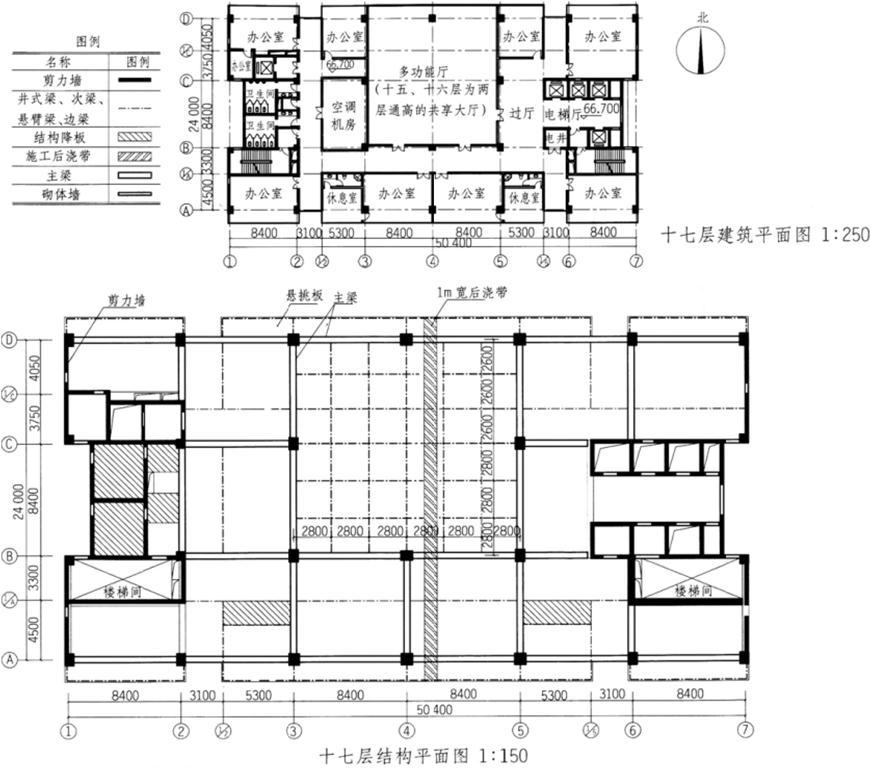

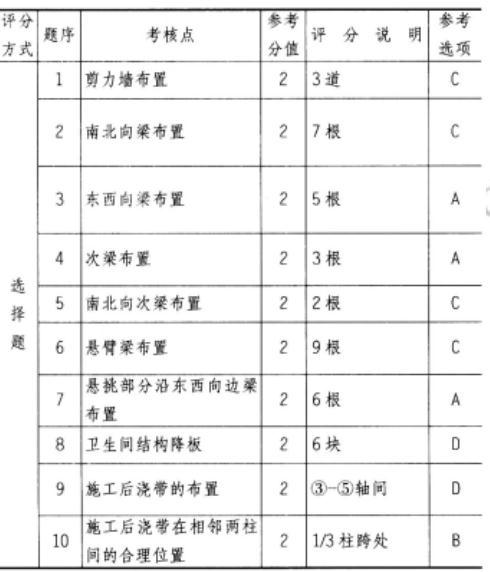

解析 参考作图提示
