设计任务根据所给跃层住宅的顶部两层平面，绘出剖面图。1.结构类型：砖混结构

题库2022-08-02 69

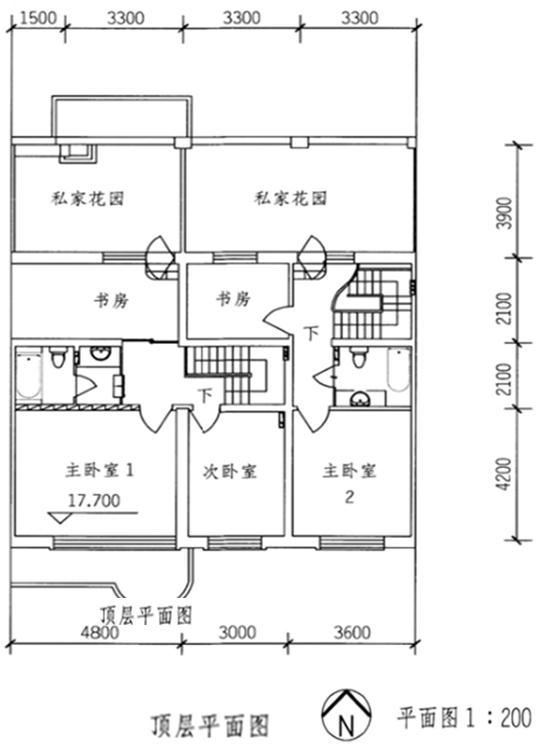

问题设计任务根据所给跃层住宅的顶部两层平面，绘出剖面图。1.结构类型：砖混结构，现浇钢筋混凝土楼板。2.120mm厚钢筋混凝土楼板。设计要求 1.根据平面图所给的剖切线位置画出建筑剖面简图，标注各部分标高。 2.表示出下列内容：女儿墙、屋顶平台栏杆、墙体、门窗、楼板等。

选项

答案

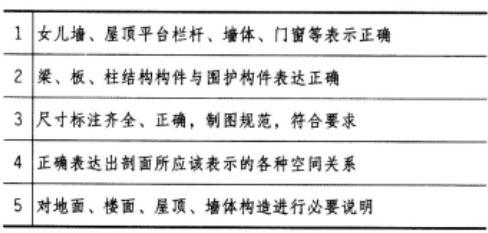

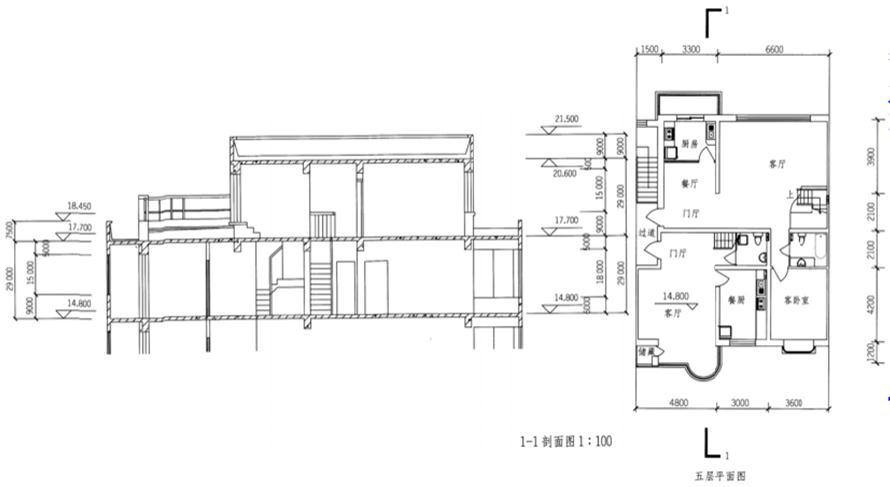

解析参考作图提示
