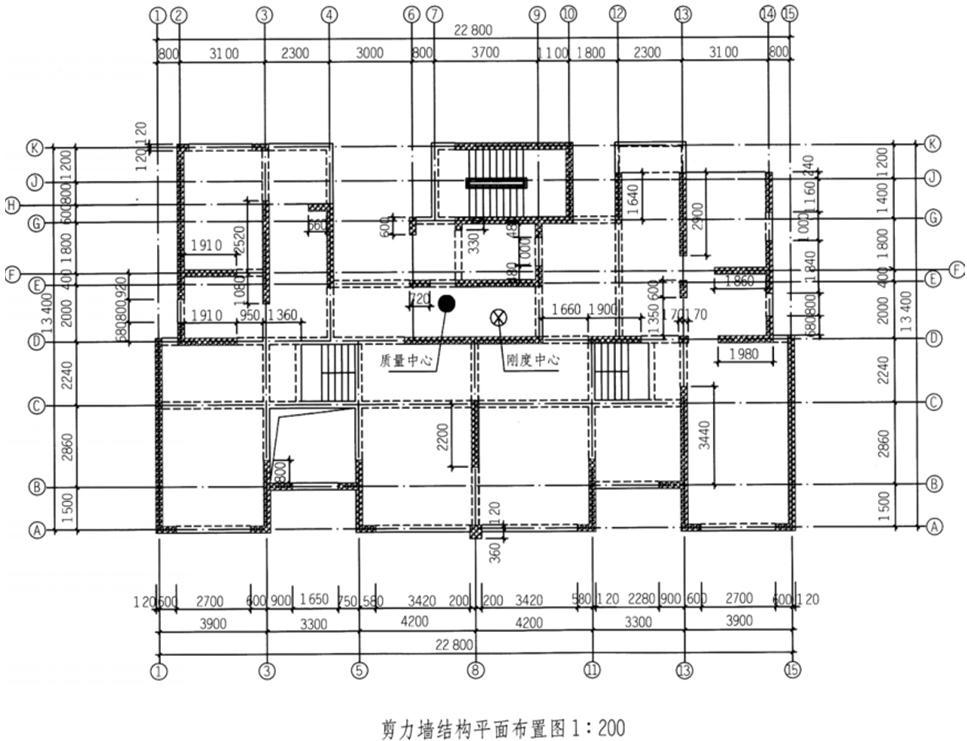

问题 任务说明 ①根据抗震要求，对平面不符合要求处采取措施（不许加楼板）。 ②梁柱偏心标出偏心距。 ③在平面图上，将需要按结构柱设计的剪力墙涂黑（当墙肢截面高度与厚度比≯3时，按柱考虑）。 ④将部分暗柱涂黑（此部分暗柱是当剪力墙墙肢中间与平面外方向楼面梁连接时，为减少梁端弯矩不利影响所加）。 ⑤使刚度中心与质量中心尽量重合，在外墙合理位置处，按图例所示符号表示开洞。 ⑥按剪力墙定义，开洞跨高比≯5时应设连梁，画出剪力墙连梁（两边为短肢墙和一般剪力墙）。 ⑦按结构设计概念标出一字形短肢剪力墙。 注：短肢剪力墙指截面高度与厚度比为5～8的剪力墙；一般剪力墙指截面高度与厚度比大于8的剪力墙。
选项
答案

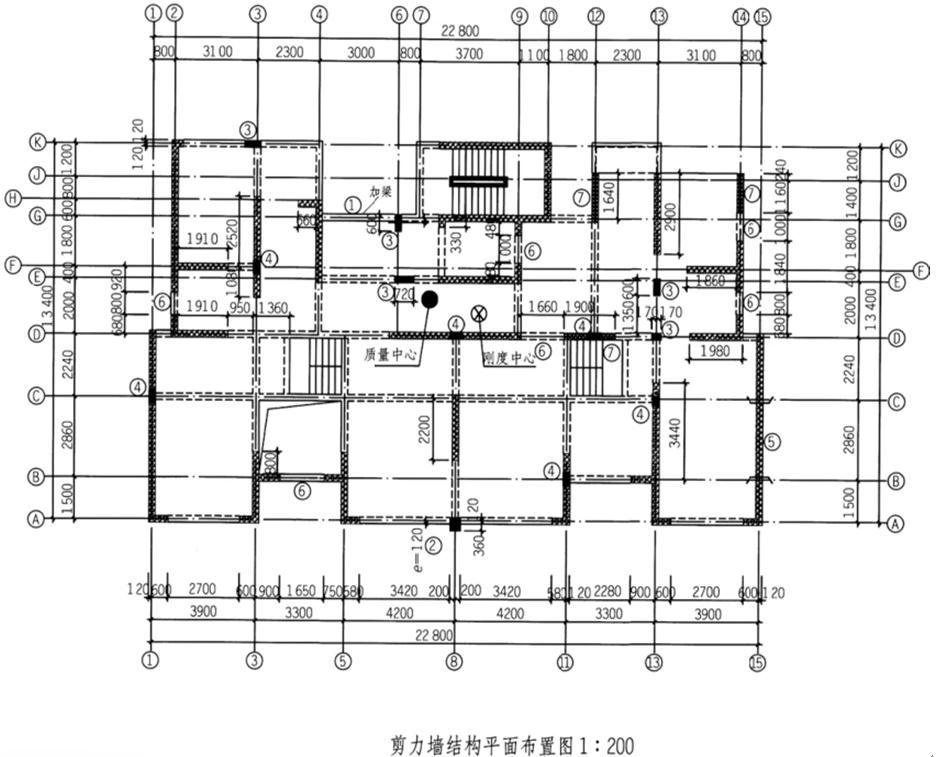

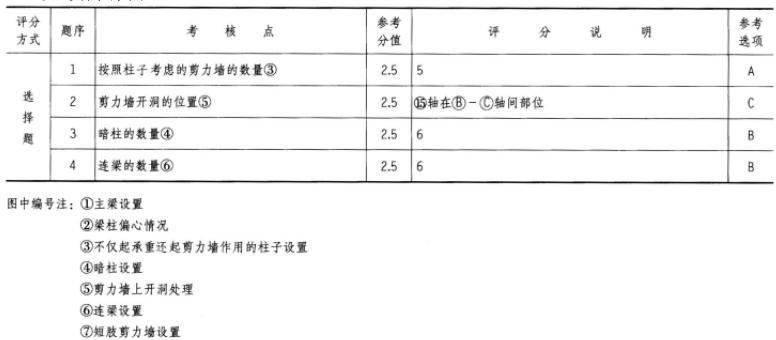

解析 参考作图提示
