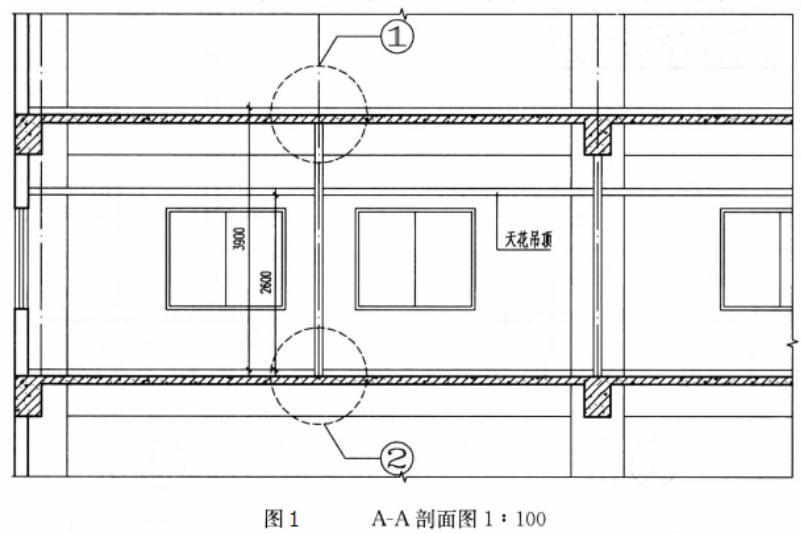

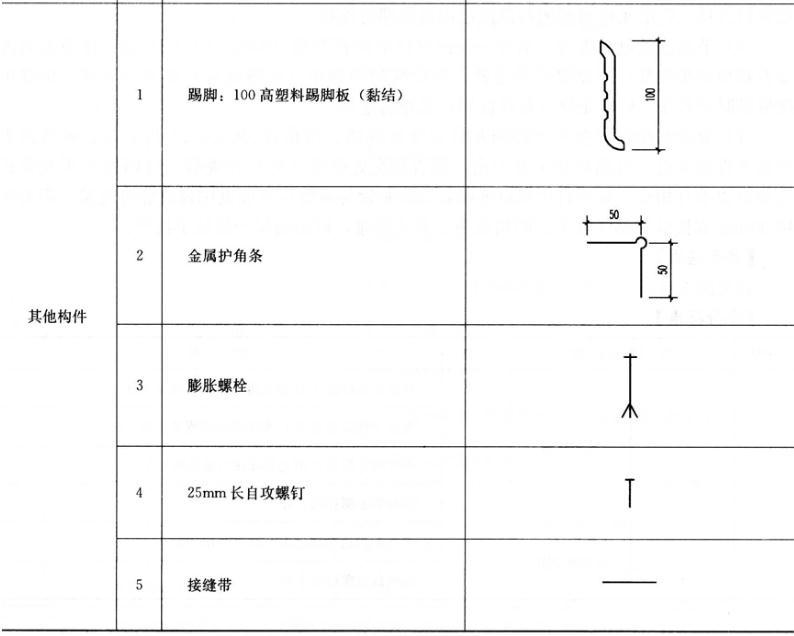

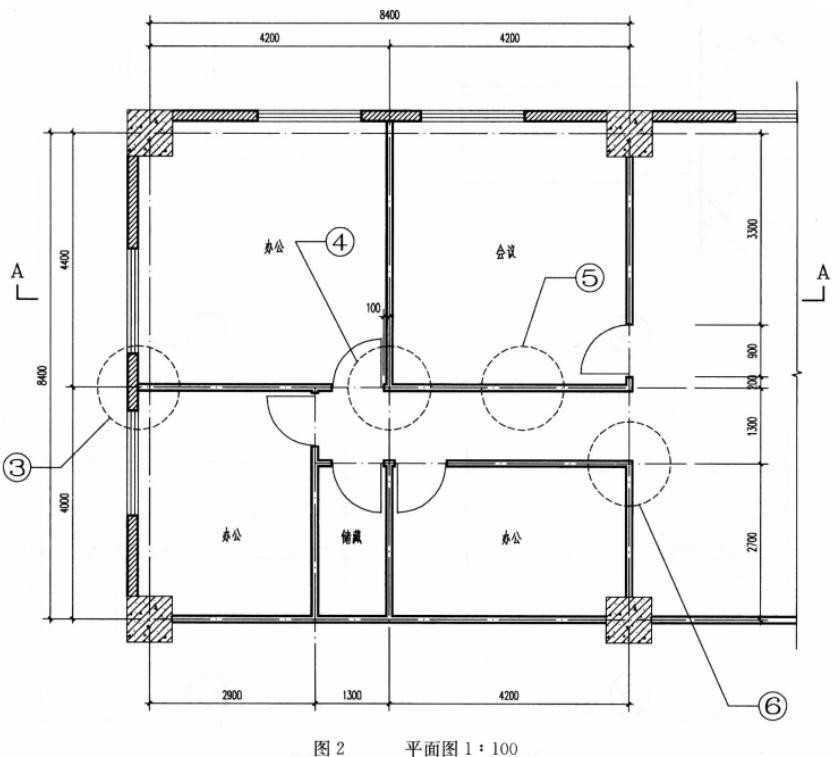

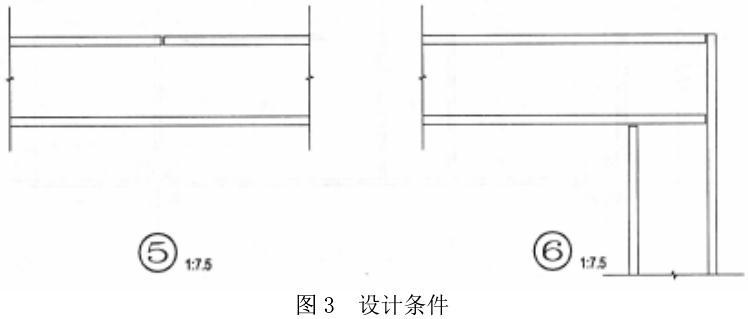

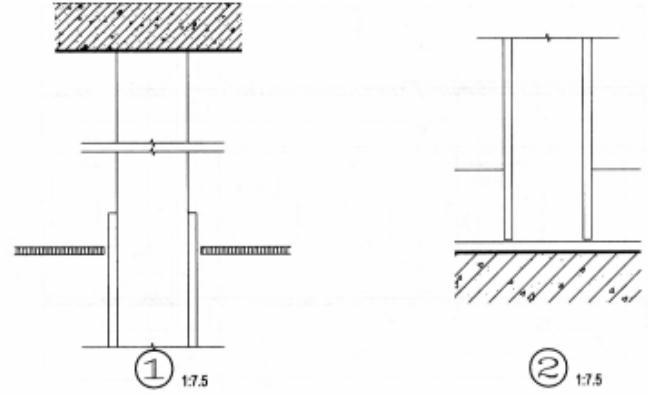

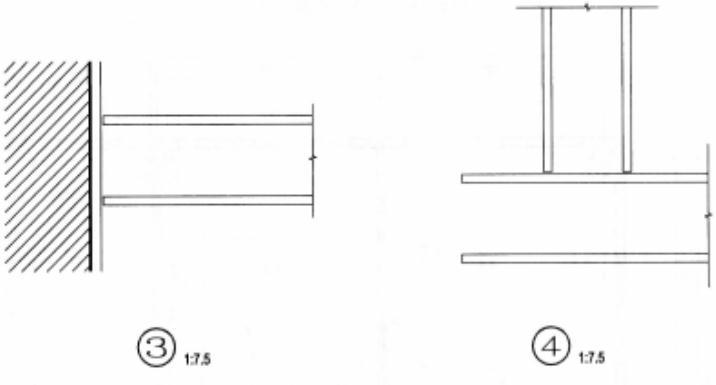

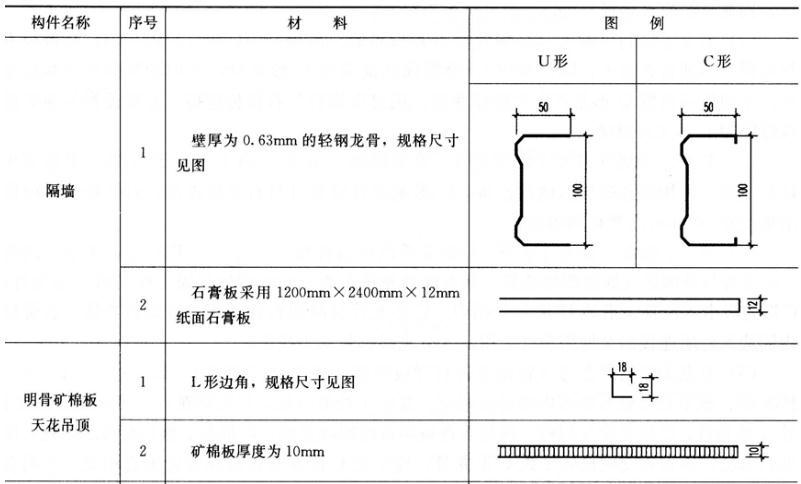

问题 【试题要求】 1.任务要求 使用下面提供的基本构件，按下列剖面与平面所示的①～⑥节点(图 1、图 2)，绘出构造详图。(在图 3 上作答，由于排版需要，本题比例由真题的 1:5 修改为 1:7.5)，并注明材料与构件名称。2.任务说明 隔墙构造仅选用所提供的轻钢龙骨及配件，不考虑其他类型的龙骨及配件，面层为纸面石膏板，不考虑墙体的隔声要求。 (1)外墙做法：200mm 厚空心砖墙，25mm 厚水泥砂浆粉面。 (2)楼面做法：钢筋混凝土上抹 30mm 厚水泥砂浆。 (3)内门：木门框。 (4)天花吊顶：明骨矿棉板。 3.基本构件
选项
答案

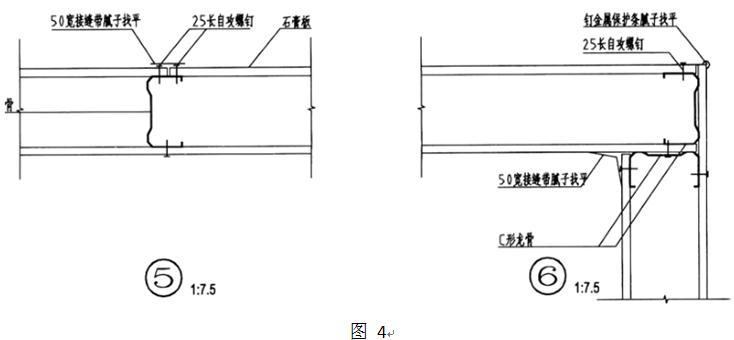

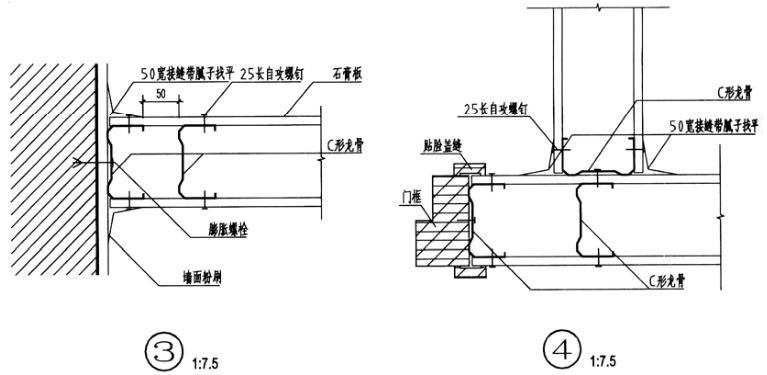

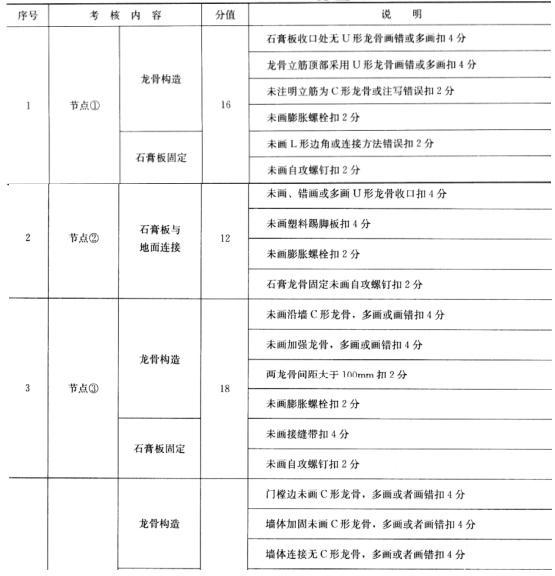

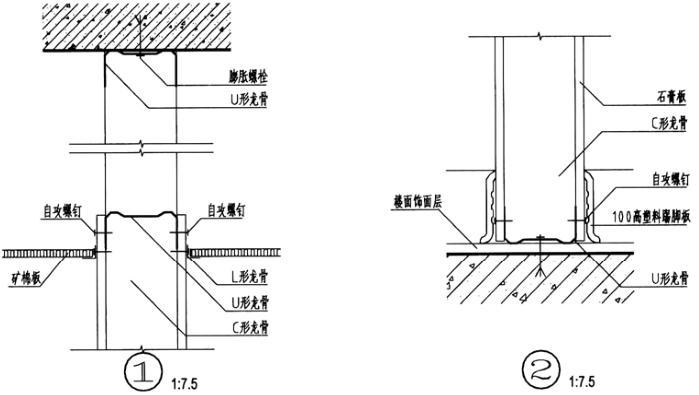

解析 详见图 4。【评分标准】
转载请注明原文地址:https://www.tihaiku.com/jzgc/2525757.html
本试题收录于： 建筑技术设计作图题题库一级注册建筑师分类
