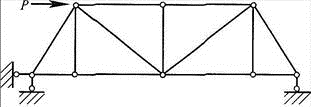

问题 所示结构中零杆有（　　）。A.1个B.2个C.3个D.4个
选项 A.1个
B.2个
C.3个
D.4个
答案 C
解析 零杆判别方法包括：①两杆结点上无荷载作用时，则该两杆的内力都等于零，N1＝N2＝0。②三杆结点上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N3＝0。③“K”形结点上无荷载作用时，并且整个结构受对称荷载时，在同一直线上的两杆内力相同，N1＝N2（受拉或受压），不在同一直线上的两杆内力为0，N3＝N4＝0。根据零杆判别法②可知，左、中、右三个竖杆均为零杆，因此共有3根零杆。
