所示刚架结构右支座竖向下沉Δ，则结构的弯矩图是（　　）。

admin2022-08-02 49

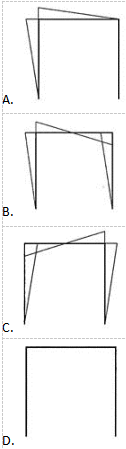

问题所示刚架结构右支座竖向下沉Δ，则结构的弯矩图是（　　）。

选项

答案 D

解析由于静定结构不存在多余约束，因此可能发生的支座位移、温度改变或制造误差会导致结构产生位移，而不会产生反力和内力。图示结构为静定简支刚架，支座沉降发生在支座约束的位移方向上，所以支座下沉不会产生内力，弯矩图为零。
