图示结构的弯矩图正确的是（　　）。

资格题库2022-08-02 37

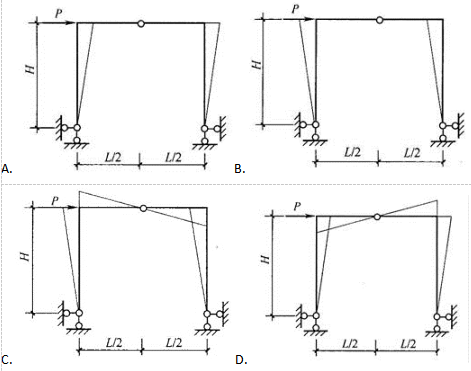

问题图示结构的弯矩图正确的是（　　）。

选项

答案 D

解析结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示结构由外力P向右可判定两个支座的水平反力是向左的，两个竖杆的右侧受拉，故弯矩应画在右侧。根据刚结点的平衡规律，可知横梁上也有剪力，所以横梁上也应有弯矩图和竖杆对应，呈反对称分布。
