所示梁的最大剪力是（　　）。 A.20kN B.15kN C.10kN

练习题库2022-08-02 36

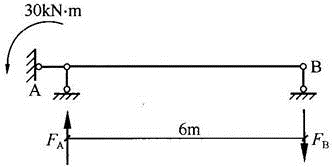

问题所示梁的最大剪力是（　　）。

A.20kNB.15kNC.10kND.5kN

选项 A.20kN
B.15kN
C.10kN
D.5kN

答案 D

解析如所示，首先求支座反力，取整体为研究对象，由静力平衡条件，对A支座取距，∑MA＝0，可得：FB×6＝30，得FB＝5kN（↓）。则用直接法求得最大剪力为：Fs＝5kN。
