下列各项中，何者为所示结构的弯矩图？（　　）

资格题库2022-08-02 75

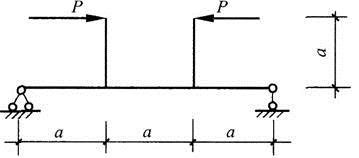

问题下列各项中，何者为所示结构的弯矩图？（　　）

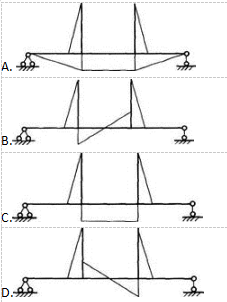

选项

答案 C

解析结构对称，荷载对称，则剪力图反对称，轴力图、弯矩图对称，在对称轴上剪力均为零。同时荷载自相平衡，支座反力为零，水平杆左右两边没有弯矩。只有C项满足这些条件。
