所示结构，支座1处的弯矩为下列何值？（　　） A.Pa/4 B.Pa/2

考试题库2022-08-02 57

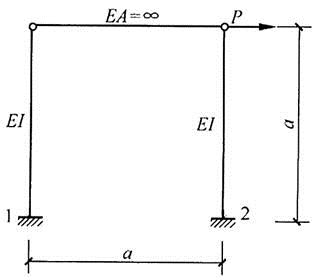

问题所示结构，支座1处的弯矩为下列何值？（　　）

A.Pa/4B.Pa/2C.PaD.2Pa

选项 A.Pa/4
B.Pa/2
C.Pa
D.2Pa

答案 B

解析图示结构是一次超静定结构，两竖杆所受的内力大小与其刚度EI成正比。由于两竖杆的刚度比是1∶1，故其所受的内力比值也是1∶1，荷载P按1∶1的比例分配给两竖杆，因此每根杆受力为P/2，故支座1处的弯矩为Pa/2。
