  3. 如图所示，A处截面逆时针转角为θ，B处竖直向下沉降c，则该体系力法方程为（ ）。

如图所示，A处截面逆时针转角为θ，B处竖直向下沉降c，则该体系力法方程为（ ）。

admin2022-08-02  58

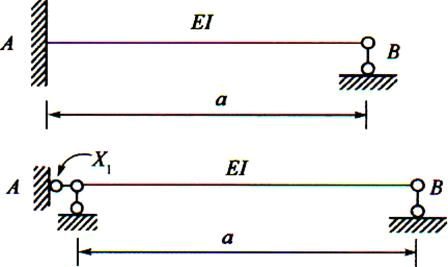

问题 如图所示，A处截面逆时针转角为θ，B处竖直向下沉降c，则该体系力法方程为（ ）。A．δ11X1＋c/a＝－θB．δ11X1－c/a＝－θC．δ11X1＋c/a＝θD．δ11X1－c/a＝θ
选项 A．δ11X1＋c/a＝－θ
B．δ11X1－c/a＝－θ
C．δ11X1＋c/a＝θ
D．δ11X1－c/a＝θ
答案 D
解析 根据力法原理，图示多余未知力X1以逆时针为正，切断A处转角约束后，附加力矩X1产生的逆时针转角为δ11X1，而B处支座下沉使A处产生顺时针转角c/a，因此A处最终转角为δ11X1－c/a（逆时针），又根据A处支座的转角为θ（逆时针），得力法方程为：δ11X1－c/a＝θ。
