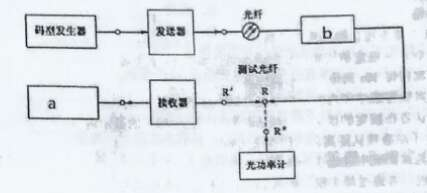

  3. 下图为光接收灵敏度测试示意图,请回答以下 39）以下关于光接收灵敏度的测试方法

下图为光接收灵敏度测试示意图,请回答以下 39）以下关于光接收灵敏度的测试方法

admin2022-08-02  59
问题 下图为光接收灵敏度测试示意图,请回答以下39）以下关于光接收灵敏度的测试方法正确的是（   ）。A.如需要发送信号,应按测试通道速率等级选择相应的测试图案B.调整光万用表,使误码仪测到的误码尽量接近,但不大于规定的BER=1×10^-12C.测试时先增大光时域反射仪的输出值,使误码仪初次出现误码,再逐渐减小完时域反射仪的输出值,使误码仪刚刚不出现误码D.接收灵敏度值最终从光功率计上读取
选项 A.如需要发送信号,应按测试通道速率等级选择相应的测试图案
B.调整光万用表,使误码仪测到的误码尽量接近,但不大于规定的BER=1×10^-12
C.测试时先增大光时域反射仪的输出值,使误码仪初次出现误码,再逐渐减小完时域反射仪的输出值,使误码仪刚刚不出现误码
D.接收灵敏度值最终从光功率计上读取
答案 D
解析 光接收灵敏度测试方法及步骤如下:
①按测试配置图连接好设备,图中的图案发送和误码检测分别是通信性能分析仪的发送和接收部分。
②分析仪向发送器输入接口选择传送适当速率等级的伪随机二元序列（PRBS）,对应关系见表3-8-12。
③逐渐增大光衰减器的光衰减值,使连接到光接收器输出口的误码检测器测到的误码尽量接近,但不大于规定的BER；在工程中多采用误码判决法,即测试时先增大光衰减器的光衰减值,使误码检测器初次出现误码,再逐渐减小光衰减值,使误码检测器刚刚不出现误码,并观察2min。
④稳定观察后,断开接收侧的活动连接器,将光衰减器与光功率计相连,此时测得的光功率即为光接收机灵敏度。
