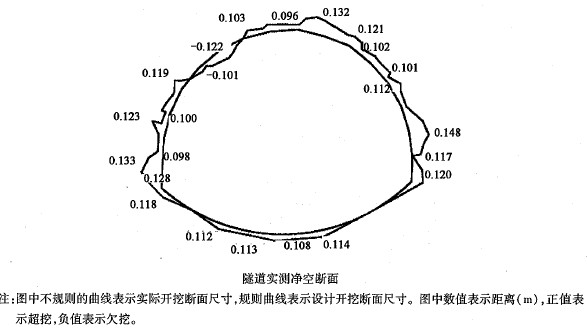

问题 某隧道按照“新奥法”原则进行设计，上下双洞分离式，单向三车道，采用三心圆内轮廓，隧道长770m，净宽14.55m，净高7.9m，属于特大断面隧道。本次检测断面围岩级别属于Ⅲ级围岩。采用XJ-400型隧道激光断面仪进行自动测量，检测精度为±1mm，每25m检测一个断面。根据隧道激光断面仪采集的数据，绘制出隧道实测净空断面如下图所示。根据本隧道的相关信息，回答以下问题：（1）本隧道激光断面仪的测量原理为（ ），测量过程中，将XJ-400型隧道激光断面仪放置于（ ），以水平方向为起算方向，按一定间距（角度或距离）依次--测定（ ）之间的矢径（距离）及该矢径与水平方向的夹角，将这些矢径依次相连即得实际开挖的轮廓线。A：极坐标法，任意位置，仪器旋转中心到实际开挖轮廓线的交点B：极坐标法，隧道中心线位置，隧道中心线到实际开挖轮廓线的交点C：直角坐标法，任意位置，仪器旋转中心到实际开挖轮廓线的交点D：直角坐标法，隧道中心线位置，隧道中心线到实际开挖轮廓线的交点
选项 A：极坐标法，任意位置，仪器旋转中心到实际开挖轮廓线的交点
B：极坐标法，隧道中心线位置，隧道中心线到实际开挖轮廓线的交点
C：直角坐标法，任意位置，仪器旋转中心到实际开挖轮廓线的交点
D：直角坐标法，隧道中心线位置，隧道中心线到实际开挖轮廓线的交点
答案 A
解析 激光断面仪的测量原理为极坐标法，以某物理方向（如水平方向）为起算方向，按一定间距（角度或距离）依次一一测定仪器旋转中心到实际开挖轮廓线的交点之间的矢径（距离）及该矢径与水平方向的夹角，将这些矢径依次相连即得实际开挖的轮廓线。
