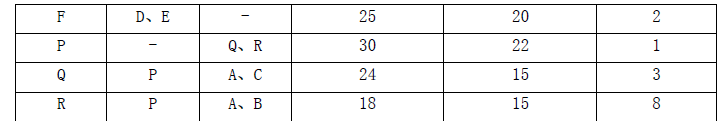

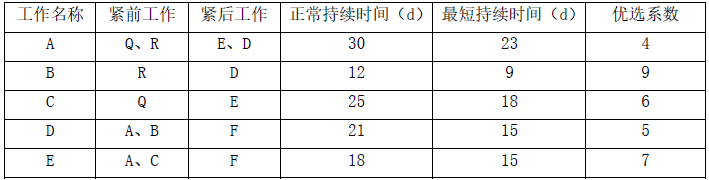

问题 某工程由九项工作组成。各项工作之间的网络逻辑关系见下表：注：工期优化过程中，应选择优选系数最小的工作或优选系数之和最小的组合。【问题】1.根据工作之间的逻辑关系绘制双代号网络计划。（5 分）2.在绘制完成的双代号网络计划图中，标记各项工作的六个时间参数，确定关键线路（用工作表示）和网络计划工期。（5 分）3.如果合同工期为l00d，该网络计划是否需要调整？如何调整？（6 分）4.重新绘制调整之后的双代号网络计划图。（4 分）
选项
答案

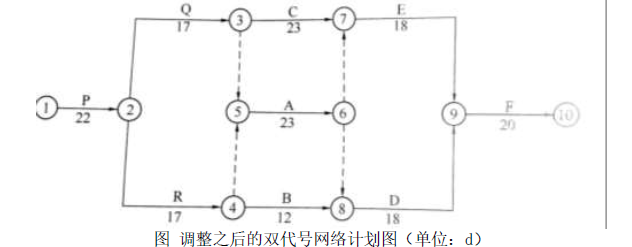

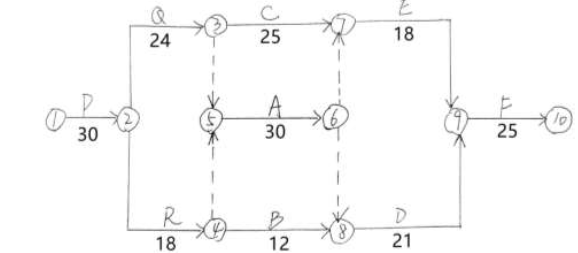

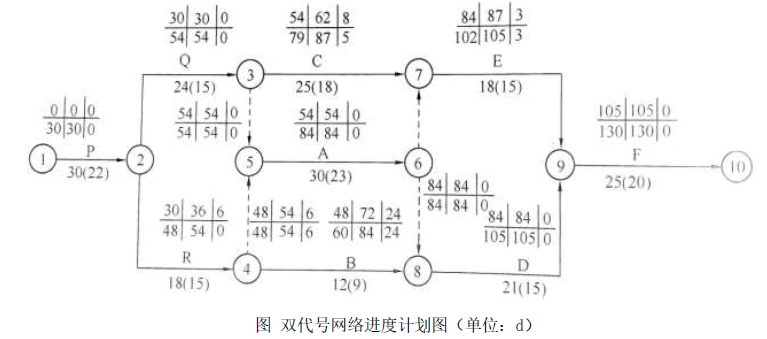

解析 1.双代号网络计划如图所示：2.时间参数的计算见下图。关键线路P→Q→A→D→F。网络计划工期为130d。3.工期调整如下：（1）计算需缩短的时间，根据所计算的工期需要缩短时间30d。（2）在P、Q、A、D、F 工作中挑选优选系数最小的工作。首先将P 工作压缩8d，再压缩F 工作5d，再压缩Q 工作6d，此时R 工作也成为关键工作，至此工期累计压缩了8+5+6=19d。压缩A 工作5d，至此工期累计压缩了19+5=24d。再压缩D 工作3d，此时E 工作也成为关键工作，至此工期累计压缩了24+3=27d。（3）此时按要求仍需继续压缩，同时压缩C 工作和A 工作，组合优选系数6+4=10，同时压缩Q 工作和R 工作，组合优选系数3+8=11，同时压缩E 工作和D 工作，组合优选系数12。故同时压缩C 工作和A 工作2d，再同时压缩Q 工作和R 工作1d，至此工期累计压缩30d，可满足合同工期100d 的要求。调整之后的双代号网络计划图如图所示：
