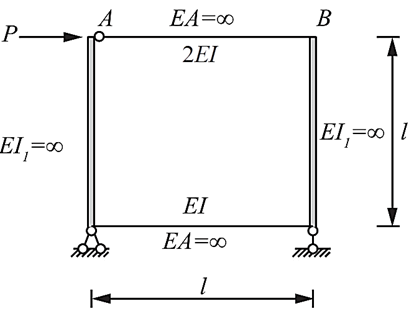

问题图示结构MBA值的大小为（　　）。

A.Pl/2B.Pl/3C.Pl/4D.Pl/5

选项 A.Pl/2
B.Pl/3
C.Pl/4
D.Pl/5

答案 B

解析根据平衡条件求出支座反力大小为P，AB杆的抗剪刚度为3iAB/l2＝6i/l2，i＝EI/l，与AB杆平行的杆的抗剪刚度为12i/l2。竖向的力P按抗剪刚度分配，故AB杆的在A处的剪力大小为

则计算得MBA＝Pl/3。
