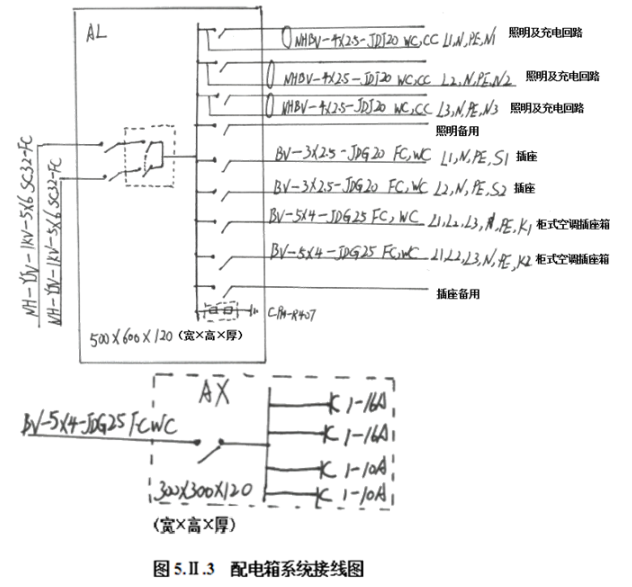

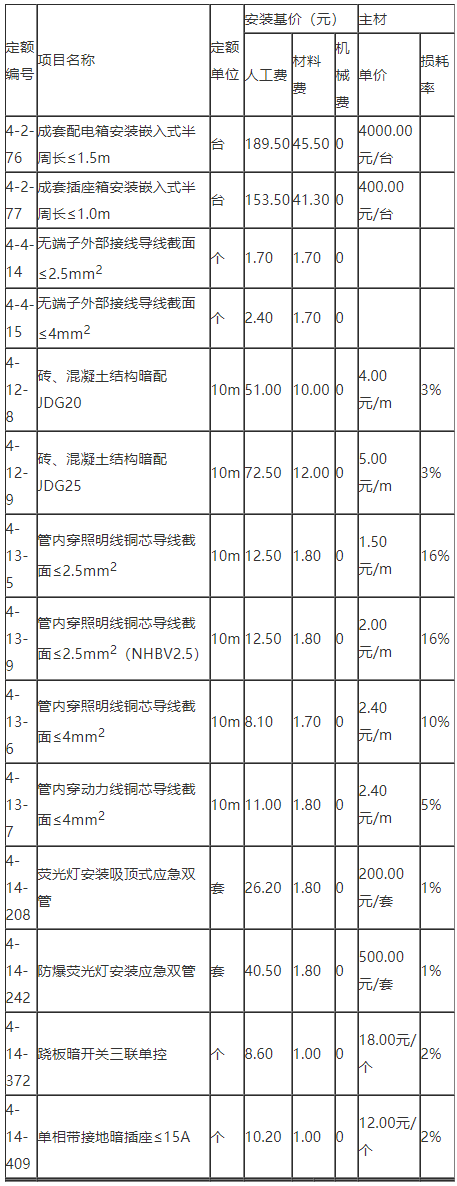

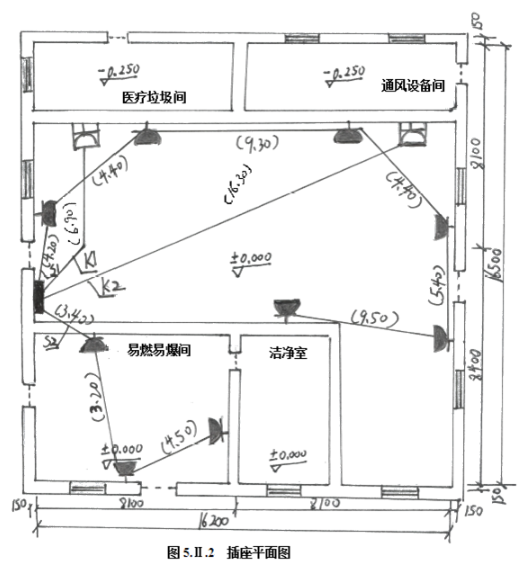

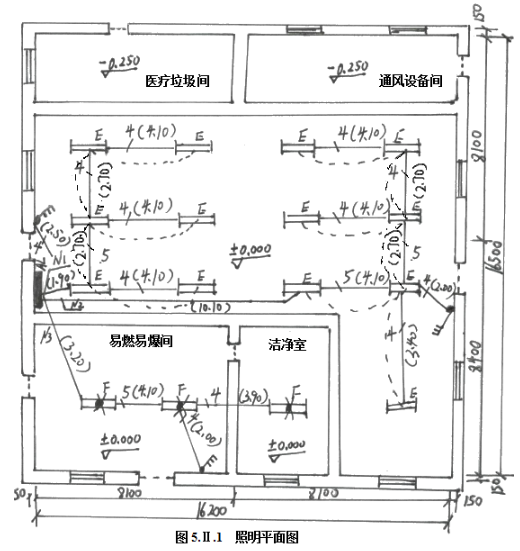

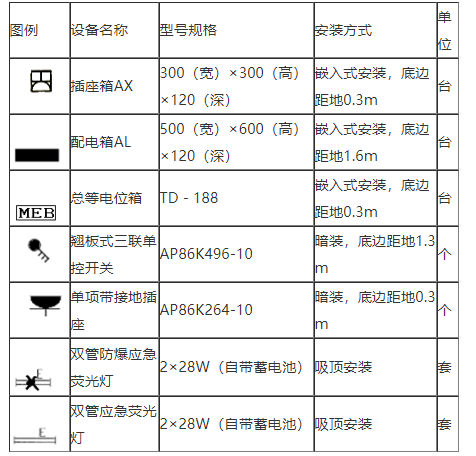

问题 工程背景资料如下： 　　1.某建筑物为医院辅助用房工程，砖、混凝土结构，单层平屋面，建筑物层高4.9m。照明平面图、插座平面图、配电箱系统图分别如图5.Ⅱ.1、图5.Ⅱ.2、图5.Ⅱ.3所示。主要设备材料表见表5.Ⅲ.1。图中括号内数字表示线路水平长度，顶板厚度为100mm，配管嵌入地面或顶板内深度均按0.05m计算；配管配线规格为：NHBV2.5　2～4根穿JDG20，5～6根穿JDG25，其余按系统图。表5.Ⅲ.1　主要设备材料表　　2.该工程的相关定额、主材单价及损耗率见表5.Ⅱ.1； 　　表5.Ⅱ.1　相关定额、主材单价及损耗率　　注：表内费用均不包含増值税可抵扣进项税。 　　3.该工程的管理费和利润分别按人工费的35%和25%计算。 　　4.相关分部分项工程量清单项目编码及项目名称见表5.Ⅲ.2： 　　表5.Ⅲ.2　工程量清单项目表答题时不考虑配电箱的进线管和电缆；不考虑开关盒、灯头盒和接线盒；不考虑接地母线进入总等电位箱内的长度。问题：1、按照背景资料1～5和图5.Ⅱ.1～3所示，根据《建设工程工程量清单计价规范》GB 50500-2013和《通用安装工程工程量计算规范》GB 50856-2013的规定，计算N1～N3，S1～S2，K1～K2配管、配线的工程量，计算式与结果填写在答题卡上指定位置。2、假定JDG20工程量为140m、JDG25工程量为40m、BV2.5工程量为190m、BV4工程量为160m，NHBV2.5工程量为400m，其他工程量根据给定图纸计算，编制分部分项工程量清单，计算各分部分项工程的综合单价与合价，完成答题卡表5.Ⅱ.1“分部分项工程和单价措施项目清单与计价表”。（计算过程和结果数据均保留两位小数）3、设定该工程“配电箱AL”的清单工程量为1台，其余条件均不变，根据背景资料中的相关数据，编制完成表5-Ⅱ-4“综合单价分析表”。
选项
答案

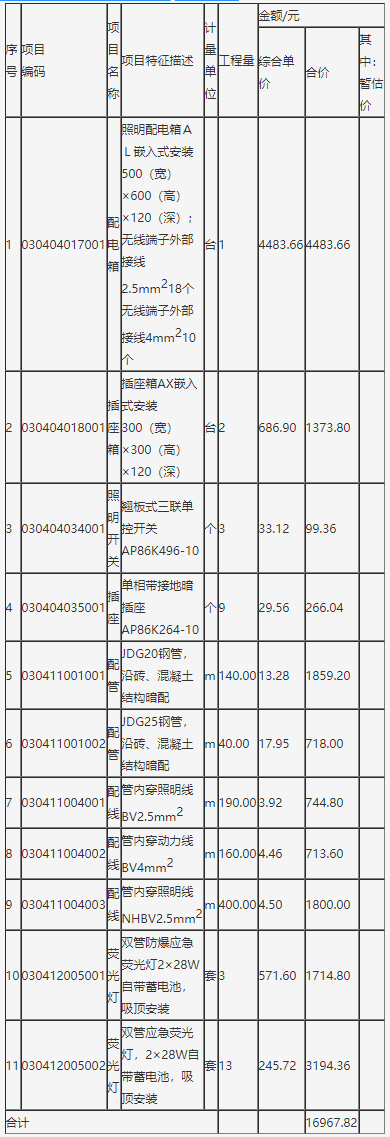

解析 1、 照明回路N1、N2、N3： 　　（1）JDG20（穿4根NHBV2.5线）工程量计算： 　　（4.9-0.1+0.05-1.6-0.6）×3+（1.9+10.1+3.2）+4.1×5+2.7×2+（2.5+2+2）+（4.9-0.1+0.05-1.3）×3+3.4+3.9=73.50（m） 　　（2）JDG25（穿5根NHBV2.5线）工程量计算：2.7×2+4.1+4.1=13.60（m） 　　（3）管内穿NHBV2.5mm 2线：（0.5+0.6）×4×3+73.5×4+13.6×5=375.20（m） 　　插座回路： 　　（1）S1、S2回路JDG20（穿3根BV2.5线）工程量计算： 　　（1.6+0.05）×2+（4.2+4.4+9.3+4.4+5.4+9.5）+（0.3+0.05）×11+（3.4+3.2+4.5）+（0.3+0.05）×5=57.20（m） 　　（2）管内穿BV2.5mm 2线：（0.5+0.6）×3×2+57.2×3=178.20（m） 　　（3）K1、K2回路JDG25（穿5根BV4线）工程量计算： 　　（1.6+0.05）×2+（6.9+16.3）+（0.3+0.05）×2=27.20（m） 　　（4）管内穿BV4mm 2线：（0.5+0.6）×5×2+27.2×5+（0.3+0.3）×5×2=153（m）2、表5-Ⅱ-3分部分项工程和单价措施项目清单与计价表3、综合单价分析表见表5-Ⅱ-4. 5-Ⅱ-4综合单价分析表工程名称：医院辅助用房电气工程
