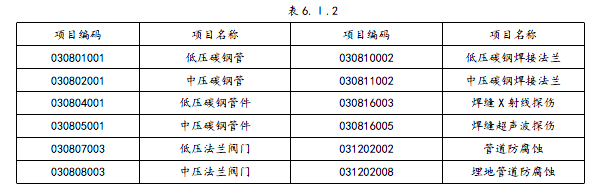

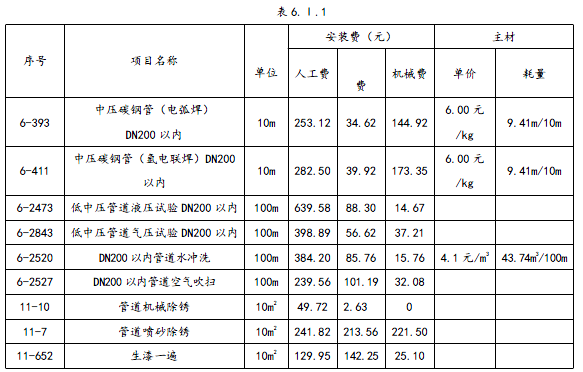

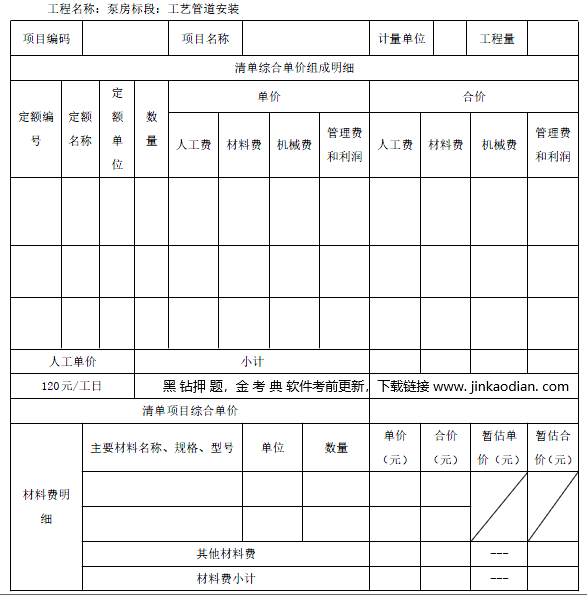

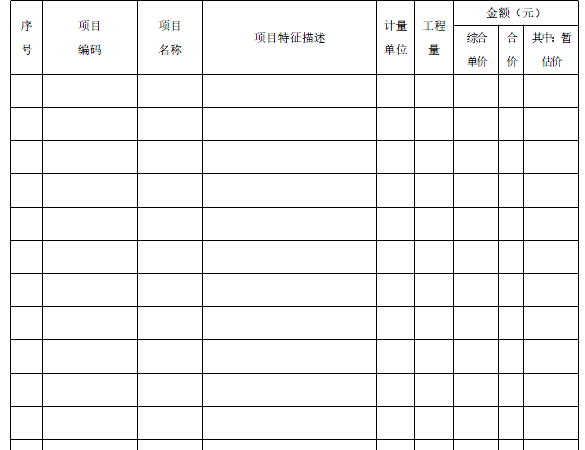

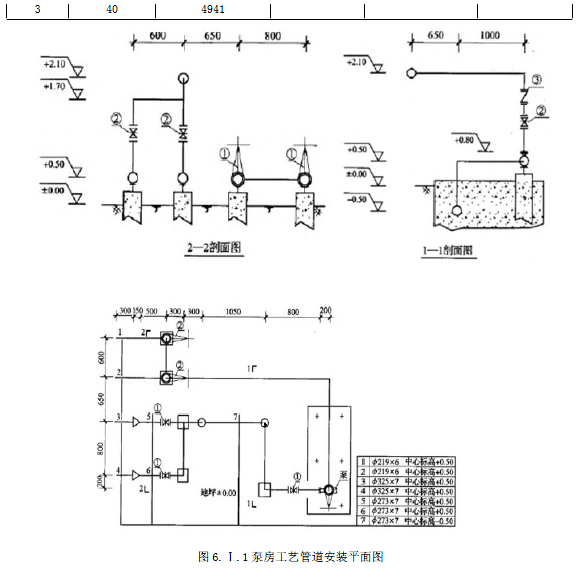

问题 工程背景资料如下：1.图6.II 为某泵房工艺管道系统安装图。2.设定该泵房工艺管道系统清单工程量有关情况如下：Φ219×6 管道为10m；Φ273×7 管道为6.5m,其中地下2.0m：Φ325×7 管道为1m。3.管道安装工程的相关定额及主材单价和损耗量见表6.Ⅰ.1。注：1.表中的费用不包含增值税可抵扣的进项税额。4.该工程的人工费单价综合为120 元/工日，管理费和利润分别为人工费的45%和55%。5.相关分部分项工程量清单项目统一编码见表6.Ⅰ.2。【问题】1.按照图6.Ⅰ.1 所示内容，列式计算管道（区分地上、地下）、射线探伤、超声波探伤、防腐蚀项目的清单工程量。2.按照背景资料2、4 中给出的管道清单工程量及相关项目统一编码，图6.Ⅰ.1 中所示的阀门数量和规定的管道安装技术要求，在表6.Ⅰ.3 中，编制管道、管件、阀门、法兰、防腐蚀项目“分部分项工程量清单与计价表”。3.按照背景资料3 中的相关定额，在表6.Ⅰ.4 中，编制Φ219×6 管道（单重31.6kg/m）的“工程量清单综合单价分析表”。（“数量”栏保留三位小数，其余保留两位小数）4.有—150t 金属设备框架制作安装工程的发承包施工合同中约定：所用钢材由承包方采购供应，钢材单价变化超过5%时，其超过的部分按实调整。该工程招标时，发包方招标控制价按当地造价管理部门发布的市场基准价(信息指导价)为4520 元/t 编制,承包方中标价为4500 元/t。要求：(1)计算填列表6.Ⅱ.3“施工期间钢材价格动态情况”中各施工时段第四、五、六栏的内容;(2)列出第3 时段钢材材料费当期结算值的计算式（计算结果保留2 位小数）说明：1.本图所示为某加压泵房工艺管道系统安装图，泵的入口设计工作压力为1.0Mpa,出口设计工作压力为2.0Mpa.2.图注尺寸单位：标高以m 计，其余均以mm 计。3.管道为碳钢无缝钢管、氩电联焊，采用成品管件焊接连接。4.所有泵前管道的法兰为碳钢平焊法兰，泵后管道的法兰为碳钢对焊法兰。5.图中所有的阀门均为法兰式连接，泵前的阀门类型有闸阀Z41H-16C，泵后的阀门类型有：止回阀H44H-25C 和闸阀Z41H-25C。6.管道系统安装就位后，对管线的焊口进行无损探伤。其中法兰处焊口采用100%超声波探伤；Φ273×7 管线的地下管段焊缝采用X 射线探伤，片子的规格为80mm×150mm，焊口按4 个计。7.管道系统安装完毕后，均按设计压力的1.25 倍进行水压试验，合格后再进行水冲洗。地上管道外壁喷砂除锈，环氧漆三遍防腐：埋地管道外壁机械除锈，生漆两遍防腐。表6.Ⅰ.3 分部分项工程和单价措施项目清单计价表工程名称：某泵房工艺管道标段：泵房管道安装表6.Ⅰ.4 工程量清单综合单价分析表工程名称：泵房标段：工艺管道安装
选项
答案

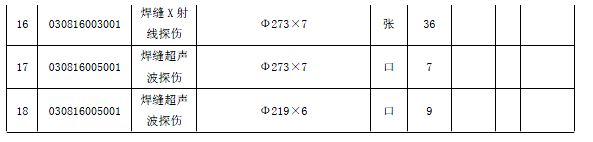

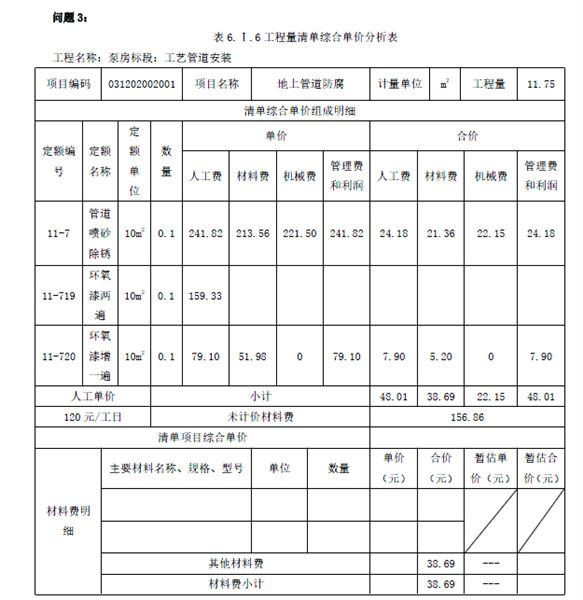

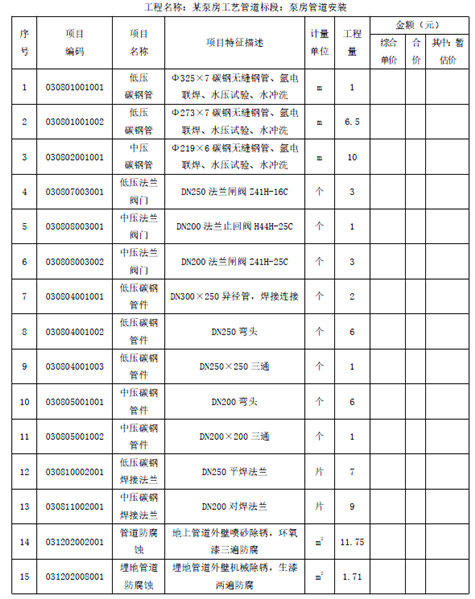

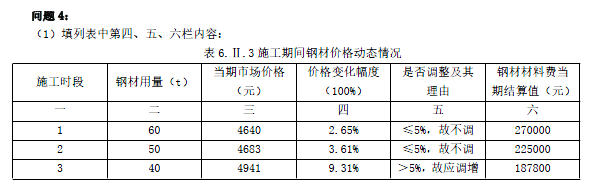

解析 问题1：1.管道：⑴Φ325×7 碳钢无缝钢管的工程量计算式：地上：（0.3+0.15）×2=0.9（m）⑵Φ273×7 碳钢无缝钢管的工程量计算式：地上：（0.5+0.3）×2+0.8+0.3+0.5+0.5+0.8+0.2+0.8=5.5(m)地下：0.5+1.05+0.5=2.05（m）共计：5.5+2.05=7.55（m）⑶Φ219×6 碳钢无缝钢管的工程量计算式：地上：（0.3+0.5+0.15+1.7－0.5）×2+0.6+（2.1－1.7）+(0.3+0.3+1.05+0.8+0.2)+(0.65+0.8+0.2)+(2.1－0.8)=10.9(m)2.无损探伤：⑴Φ273×7 管线的地下管段X 射线探伤工程量计算式：0.273×3.14÷(0.15-0.025×2)=8.58(张)，取9 张4 个焊口的胶片数合计4×9=36（张）⑵Φ273×7 管线的法兰有7 片，超声波探伤为7 口⑶Φ219×6 管线的法兰有9 片，超声波探伤为9 口3.防腐蚀：⑴地上管道：3.14×（0.325×0.9+0.273×5.5+0.219×10.9）=13.1312.92（m2）⑵地下管道：3.14×0.273×2.05=1.76（m2）问题2：表6.Ⅰ.5 分部分项工程和单价措施项目清单计价表（2）第3 时段钢材材料费当期结算值计算：40×[4500+（4941-4520×1.05）]
