问题 地铁施工测量。　　1．地铁东西走向，地铁站采用明挖法进行施工，设计的基坑大小为长200m，宽60m，深30m；区间隧道，采用盾构法进行施工。　　2．已有资料：　　（1）地铁沿线按GNSSC级网精度要求测试的首级平面控制网点；　　（2）沿线按二等水准测量精度测设的水准点。　　3．已有设备：　　（1）双频GNSS接收机4台，标称精度为5mm＋2ppm；　　（2）高精度测量机器人1台，测角精度为1s，测距精度为1mm＋1ppm；　　（3）DS05数字水准仪1台；　　（4）高精度陀螺仪1台，精度为5s。　　4．主要任务：　　（1）施工控制网的建立与复测；　　（2）基坑变形监测；　　（3）施工放样。　　5．现场作业　　为方便施工，在建立地表施工控制网时，沿着基坑边，布设了两个带强制对中装置的观测墩A、B作为施工控制点，以A、B为工作基点，进行基坑变形监测和联系测量；为保证地下控制网与地面控制点的坐标系一致，在基坑底面布设了C、D两点，作为地下导线控制的起点，CD距离约为180m。　　问题：　　1．水准仪每千米测量高差中误差。　　2．选用合适的设备和方法，确定A、B两点平面坐标和高程，需要写出主要的作业流程。　　3．选用合适的设备和方法，确定C、D两点的三维坐标（XC、YC、ZC）、（XD、YD、ZD）（写出主要的作业流程），并写出根据坐标计算CD边坐标方位角αCD的公式。
选项
答案

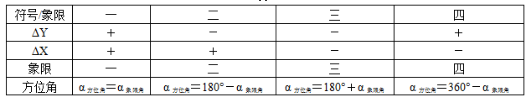

解析 1.　DS05水准仪，其中DS后面的“05”就指的是“每公里往返测量高差中数的偶然中误差”不超过±0.5毫米，用DS05水准仪往返测量一公里，往测高差和返测高差之和再除以2，得到“平均高差”，那么这个“平均高差”的偶然中误差”不超过±0.5毫米，所以DS05数字水准仪每千米测量高差中误差为0.5mm。2.　确定AB两点平面坐标和高程可以采用的仪器：双频GNSS接收机、高精度测量机器人、DS05数字水准仪。　　（1）平面坐标作业流程：①收集资料；②编制计划以及任务说明书；③准备仪器（双频GNSS接收机、高精度测量机器人、DS05数字水准仪）；④平面测量（在高等级控制点以及AB两点上架设GNSS接收机，采用边连接方式，按C级网要求进行观测；⑤质量检核（在AB任意点上架设高精度测量机器人，通过多次高精度测量对GNSS成果进行检查）；⑥成果整理提交。　　（2）高程测量作业流程：①收集资料；②编制计划以及任务说明书；③准备仪器（DS05数字水准仪）；④高程测量（从高等级水准点起，至AB两点结束，使用DS05数字水准仪按照二等水准测量要求进行测量）；⑤质量检查；⑥成果整理提交。3.确定C、D两点三维坐标可采用仪器：高精度测量机器人、高精度陀螺仪、DS05数字水准仪。　　确定C、D两点的三维坐标（XC，YC，ZC）、（XD，YD，ZD）的主要作业流程：　　①在A、B两点上选择可以与C、D通视的点安置高精度测量机器人，另一点为后视；如无法通视，则在坑口边选择可以与C、D通视位置埋设一个控制点，通过A、B两点使用高精度测量机器人测出坐标，使用DS05数字水准仪测出高程；　　②将架设仪器点位和后视点位三维坐标输入仪器；　　③对后视点进行检查，误差在限差范围内即可进行下一步测量；　　④对C、D两点进行多次高精度观测，测出C、D两点三维坐标；　　⑤在坑底C、D任意点上使用高精度陀螺仪测出C、D边方位角；　　⑥质量检核（将陀螺仪测出的方位角与高精度测量机器人测出坐标，通过坐标反算出来方位角进行比较，在限差范围内即为合格；　　⑦成果整理提交。　　根据坐标计算CD边坐标方位角αCD的公式：　　（1）方位角计算：根据：αCD象限角＝arctan|ΔY/ΔX|，ΔY＝YD－YC，ΔX＝XD－XC，计算出CD象限角，然后根据ΔY，ΔX符号确定象限，再通过表中的公式计算方位角。　　（2）根据ΔY，ΔX符号确定象限：
