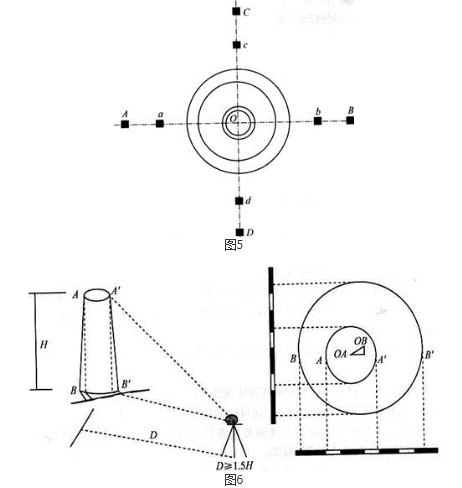

问题 某测绘单位承担了某工业园区烟囱变形监测任务。　　该烟囱地处丘陵地区，周边地势开阔。烟囱主体部分高为175m，顶部外径为6.50m，内径为6.00m；±0.00m外径为15.00m，内径为14.00m。烟囱的基座高程为－5.00m至±0.00m，直径为30m。　　烟囱建造施工期间，为了进行定位放线，控制其中心位置，保证烟囱主体竖直，在烟囱周围四个方向布设了控制点（如图5），A、B、C、D四点至中心点0的距离约为烟囱高度的1.2倍，按施工技术设计要求测定了四个控制点的坐标和高程。图中a、b、c、d为施工定位桩。　　1．作业依据：　　（1）《工程测量规范》（GB/T 50026—2007）；　　（2）《建筑变形测量规范》（JGJ 8—2016）。　　2．仪器设备：　　（1）高精度全站仪（测角精度为0.5″，测距精度为0.5mm＋1ppm）一套；　　（2）DS05精密水准仪一套、两根刻划为毫米的标尺；　　（3）双频GPS接收机（3mm＋2ppm）一套。　　烟囱竣工后，须对烟囱基座和烟囱主体进行变形监测，主要是监测水塔的倾斜量（如图6）。问题：　　1．对该烟囱基座部分应主要监测什么项目？监测过程中应遵循哪些原则？应提交哪些主要成果？　　2．对该烟囱主体部分主要监测什么项目？写出监测的仪器选择与测量步骤。　　3．烟囱变形监测还可以采用哪些方法和技术？
选项
答案
解析 1.　（1）对烟囱基座主要进行沉降观测。
　　（2）沉降监测自始至终要遵循“五定”原则，包括：①沉降监测依据的基准点、沉降监测点点位要稳定；②所用仪器、设备要稳定；③监测人员要稳定；④监测时的环境条件基本一致；⑤监测路线、镜位、程序和方法要固定。
　　（3）提交的主要成果包括：沉降观测记录，沉降量统计表，沉降曲线图，沉降监测分析报告等。
2.（1）对该烟囱主体部分主要监测倾斜变形。采用测定烟囱顶部中心和底部中心坐标的方法进行变形监测。本项目采用高精度全站仪，用交会法进行倾斜变形观测。
　　（2）具体测量步骤如下：
　　①将烟囱施工期间的控制点（A、B、C、D）作为工作基点，另在离开烟囱稍远的稳固地带布设基准点，与工作基点组成烟囱变形监测控制网。用双频GNSS接收机和精密水准仪分别测定控制网各点坐标和高程。
　　②在各工作基点架设高精度全站仪，对顶部、底部观测点分别进行角度和距离测量，距离测量可采用免棱镜观测。分别计算烟囱顶部和底部观测点的坐标值。
　　③由观测点坐标分别推算出烟囱顶部和底部的中心坐标。理论上烟囱顶部中心和底部中心坐标应该重合，其差值即为偏离值。该偏离值与烟囱高度之比，即为烟囱倾斜值。
　　④定期重复测定烟囱底部和顶部的中心坐标，其差值变化量即为烟囱倾斜值变化量。
3.　烟囱变形监测除了上述方法外，还可以采用近景摄影测量法、三维激光扫描法进行变形监测；也可以安装静力水准测量装置进行倾斜测量，或者在烟囱主体安装GNSS接收机进行实时动态变形监测。
