问题 某测绘单位承担测绘内1︰10000数字正射影像图（DOM）生产，任务包括像片控制测量和DOM生产。测区内以山地、高山地为主，平均海拔约为2000M，最高海拔为3767m，最低处约500m。　　主要技术依据如下：　　（1）《1︰5000 1︰10000地形图航空摄影测量外业规范》（GB/T 13977—2012）。　　（2）《1︰5000 1︰10000地形图航空摄影测量内业规范》（GB/T 13990—2012）。　　（3）《基础地理信息数字成果1︰5000 1︰10000 1︰25000 1︰50000 1︰100000数字正射影像图》（CH/T 9009.3—2010）。　　（4）《数字测绘成果质量检查与验收》（GB/T 18316—2008）。　　（5）《数字测绘成果质量要求》（GB/T 17941—2008）。　　（6）《测绘成果质量检查与验收》（GB/T 24356—2009）。　　采用IMU/DGPS辅助航空摄影方法航摄，为黑白胶片影像，航摄比例尺为1︰32000～1︰35000，相机型号为RC-30，焦距为152mm，航向重叠为65%，旁向重叠为35%。　　采用1980西安坐标系和1985国家高程基准，并收集了测区范围内的GPS控制点。　　问题：　　1．简述本案例中DOM生产流程图。　　2．简述DOM质量检查的主要内容。　　3．本案例中，当需要进行影像镶嵌时，其作业步骤包括哪些？　　4．本案例中，内业加密点相对于附近野外控制点的平面位置中误差为多少？
选项
答案

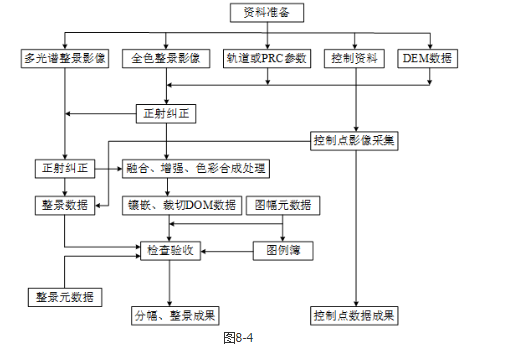

解析 1.主要包括资料准备、技术路线设定、定向建模、DEM获取、影像纠正、色彩调整、影像镶嵌、影像裁切、质量检查及成果提交等环节。基于卫星遥感影像的DOM生产流程图如图8-4所示。2.主要包括空间参照系、精度、影像质量、逻辑一致性和附件质量五个方面。　　（1）空间参考系检查。　　空间参考系检查包括大地基准、高程基准和地图投影3个方面。大地基准检查的主要内容是采用的平面坐标系统是否符合要求。高程基准检查的主要内容是采用的高程基准是否符合要求。地图投影检查的主要内容是所采用的地图投影各参数是否符合要求。　　（2）精度检查。　　精度检查包括检查影像点平面位置中误差、同名地物点位置中误差。　　（3）影像质量检查。　　影像质量检查主要包括正射影像地面分辨率、数字正射影像图图幅范围、色彩模式、色彩特征、影像噪声、影像信息丢失等内容。　　（4）逻辑一致性检查。　　逻辑一致性检查主要包括数据文件的组织存储、数据格式、数据文件完整性和数据文件命名4项内容。　　（5）附件质量检查。　　附件质量检查主要包括元数据、图历簿、附属文件等。3.主要步骤包括：　　（1）按图幅范围选取需要镶嵌的数字正射影像。　　（2）在相邻数字正射影像之间选绘、编辑镶嵌线，在选绘镶嵌线时，需保证所镶嵌的地物影像完整。　　（3）按镶嵌线对所选的单片正射影像进行裁切，完成单片正射影像之间的镶嵌工作。4.本案例中，内业加密点相对于附近野外控制点的平面位置中误差为0.5m。
