  3. 背景资料： 某公司承建一座城市桥梁，该桥上部结构为 6×20m 简支预制预应力

背景资料： 某公司承建一座城市桥梁，该桥上部结构为 6×20m 简支预制预应力

admin2022-08-02  61

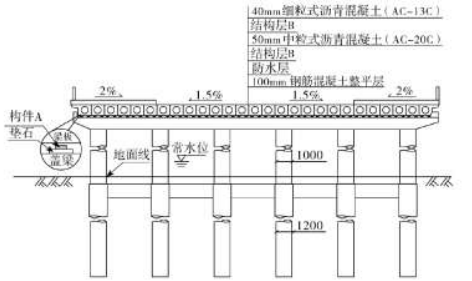

问题 背景资料：某公司承建一座城市桥梁，该桥上部结构为 6×20m 简支预制预应力混凝土空心板梁，每跨设置钢筋混凝土钻孔灌注桩。桥墩构造如图所示。【问题】1.写出图 1 中构件 A 和桥面铺装结构层 B 的名称，并说明构件 A 在桥梁结构中的作用。2.列式计算图 1 中构件 A 在桥梁中的总数量边梁 2 片，中梁 24 片；下部结构为盖梁及Φ1000mm 圆柱式墩，重力式 U 型桥台，基础均采用Φ1200mm[
选项
答案
解析 1.构件 A 为：桥梁支座；结构 B 为：粘层。
支座作用：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。
2.共 6 跨梁，每跨有 24+2=26 片箱梁，每个箱梁一端有 2 个支座（共 4 个支座），那么总共有26×4×6=624 个支座
