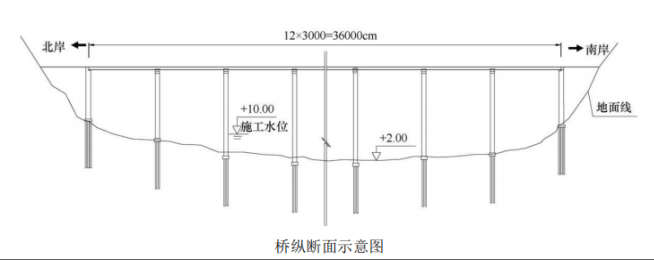

问题 【背景资料】 某施工单位承接了某城市预应力混凝土连续箱梁跨河大桥，宽度方向为单箱，横断面图显示箱梁下设 2 个支座，桥跨布置为 4 联，每联 3 跨，大桥纵断面示意图见下图。基础为钻孔灌注桩， 桩长 48~64m； 桥墩采用双柱墩，墩身高度 25~30m，桥台为桩柱式桥台，施工设计图中标明箱梁施工采用满堂支架现浇 方案。桥位处平均水深 5m，该河段不通航，河床地质为粉质砂土。根据地质条件，施工单位采用正循环回转钻孔法施工灌注桩。在施工方案中对正循环回转钻孔施工方 法描述如下：利用钻具旋转切削土体钻进，泥浆输入钻孔内，从钻头的钻杆下口吸进，泥浆挟带钻渣通过 钻杆中心上升，从钻杆顶部连接管道排出至沉淀池内，钻渣在此沉淀而泥浆回流入泥浆池不再使用。施工单位设置的钻孔灌注桩质量控制点有：①桩位坐标；②垂直度；③孔径；④A；⑤钢筋笼接头质 量；⑥B施工过程中发生如下事件：桩孔检验合格，安置导管完毕后，吊装钢筋笼。导管采用直径 30cm，节 长 3m 的钢管，在灌注过程中导管接口渗漏致使泥浆进入导管内。根据现场实际情况，施工单位建议采用预应力混凝土箱梁预制安装方案。通过监理单位向建设单位提 出变更设计申请，经建设单位和设计单位同意后，进行预应力混凝土箱梁施工。【问题】 1.桥梁一共设置多少道伸缩缝，多少个支座？ 2.施工单位关于正循环回转钻孔施工方法中的描述是否正确?如不正确，写出正确描述。 3.写出钻孔灌注桩质量控制点 A 和 B 的内容。 4.指出事件的不妥之处，并写出正确做法；说明应如何防治事件中导管接口渗漏。 5.施工单位提出设计变更申请的理由是否正确？设计变更程序是否完善?并分别说明理由
选项
答案
解析 1.4 联一共有 4+1=5 道伸缩缝，伸缩缝一共 5 道；（2 分） 一联三跨一共 2x4=8 个支座，一共 4 联，总计 8x4=32 个支座，支座一共 32 个。（注意列式计算）
2.不正确。 正确的描述应是利用钻具旋转切削土体钻进，泥浆泵将泥浆通过钻杆中心从钻头喷入钻孔内，①泥浆挟带 钻渣沿钻孔上升，②从护筒顶部排浆孔排出至沉淀池，③钻渣在此沉淀而泥浆流入泥浆池循环使用。（P58） （4 分）
3.A 是清孔质量；B 是水下混凝土的灌注质量。(A 和 B 可互换)（4 分）
4.不妥之处一：安置导管完毕后，吊装钢筋笼；正确做法：吊装钢筋笼后再安置导管。 不妥之处二：导管采节长 3m 的钢管；正确做法：节长宜为 2m。（P60） 导管使用前应试拼、试压，进行水密承压和接头抗拔拉试验。进行水密试验的水压不应小于孔内水深 1.5 倍的压力。（P273）（4 分）
5.（1）理由正确。 理由：因为位处平均水深 5m，该河段不通航，河床地质为粉质砂土。大桥纵断面示意图中最大水深达到 8m，现场无法搭设满堂支架，与设计图中“采用满堂支架现浇方案”不符，所以施工单位提出变更的理由 是充分的。 （2）程序不完善。 理由：因为还缺少监理批准（应由监理向施工单位发“设计变更通知单”）。 “通过监理单位向建设单位提出变更设计申请，经建设单位和设计单位同意后，进行预应力混凝土箱梁施 工”在变更管理程序上是错误的。缺少了监理单位审批，施工单位必须在收到监理下发的“设计变更通知 单”或变更令，才能进行箱梁施工。（6 分）
