  3. 某预制的钢筋混凝土简支空心板，截面形状尺寸如图所示。混凝土强度等级为C30，钢筋

某预制的钢筋混凝土简支空心板，截面形状尺寸如图所示。混凝土强度等级为C30，钢筋

考试题库2022-08-02  87

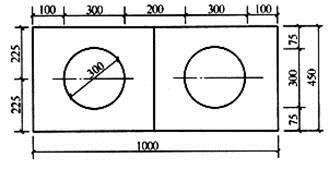

问题 某预制的钢筋混凝土简支空心板，截面形状尺寸如图所示。混凝土强度等级为C30，钢筋为HRB400，γ0=1.0。跨中最大弯矩设计值Md=3.6×108N·mm，采用绑扎钢筋骨架，设一层受拉主筋，受拉边缘至钢筋重心的距离as=40mm。2.该截面的截面类型为（　　）。A、第一类 B、第二类 C、界限破坏 D、条件不足，无法确定
选项 A、第一类
B、第二类
C、界限破坏
D、条件不足，无法确定
答案 A

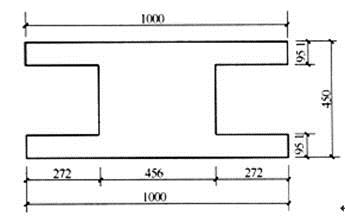

解析 hf′=hf=（450-259.8）/2=95.1mm，腹板的厚度为：b=1000-2×272=456mm。换算后的截面如图所示。α1fcbf′h f′（h0-h f′/2）=14.3×1000×95.1×（410-95.1/2）=4.93×108N·mm＞Md=3.6×108N·mm，故该截面属第一类T形截面。
