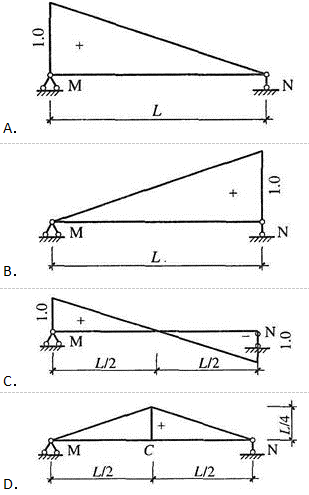

问题 某桥上部结构为单孔简支梁，试问，以下四个图形中哪一个图形是上述简支梁在M支点的反力影响线？（　　）提示：只需定性分析。
选项
答案 A
解析 影响线是单位力沿桥梁纵（横）轴线移动时，其在梁上某选定截面处产生的效应值的包络图。当单位力P＝1沿简支梁纵向移动时，P＝1作用于主梁M支点时，M点取得最大反力1，在P＝1自M点向N点移动过程中，M点处反力逐渐减小，当P＝1作用于主梁支点N时，M点处反力为零。故可定性地判断出：A项为该简支梁在支点M处的反力影响线；B项为该简支梁在N支点处的反力影响线；C项为该简支梁在均布荷载作用下的剪力图；D项为该简支梁跨中C点的弯矩影响线。
