  3. 某桥总宽度20m，桥墩两侧承受不等跨径的结构，如题40图所示，一侧为16m跨预应

某桥总宽度20m，桥墩两侧承受不等跨径的结构，如题40图所示，一侧为16m跨预应

最全题库2022-08-02  50

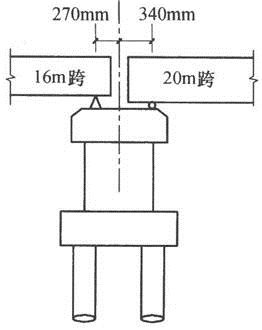

问题 某桥总宽度20m，桥墩两侧承受不等跨径的结构，如题40图所示，一侧为16m跨预应力混凝土空心板，最大恒载作用下设计总支座反力为3000kN，支座中心至墩中心距离为270mm；另一侧为20m跨预应力混凝土小箱梁，最大恒载设计总支座反力为3400kN，支座中心至墩中心距离为340mm。墩身为双柱式结构，盖梁顶宽1700mm。基础为双排钻孔灌注桩。为了使墩身和桩基在恒载作用下的受力尽量均匀，拟采取支座调偏措施。试问，两跨的最合理调偏法，应为下列何项所示？（　　）提示：其他作用于中墩的外力略去不计。A.16m跨向跨径方向调偏110mmB.16m跨向跨径方向调偏150mmC.20m跨向墩中心调偏100mmD.20m跨向墩中心调偏50mm
选项 A.16m跨向跨径方向调偏110mm
B.16m跨向跨径方向调偏150mm
C.20m跨向墩中心调偏100mm
D.20m跨向墩中心调偏50mm
答案 A
解析 20m跨不能向梁端调偏，因为此处无构造空间，支座中心至梁端必须要保持340mm。根据静力平衡，对墩中心线取矩，3000·x＝3400×0.34，解得x＝0.385m＝385mm。因此16m跨向跨径方向调偏385－270＝115mm。
