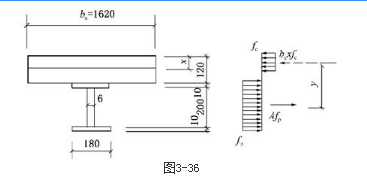

问题 有一钢与混凝土组合梁，截面如图3-36所示，混凝土板强度等级为C20，fc=9.6N/mm2，bc=1620mm，钢梁的钢材牌号为Q235，则此组合梁的抗弯设计值（kN·m）为（　　）。A.203B.193C.186D.170
选项 A.203
B.193
C.186
D.170
答案 A
解析 混凝土翼板受压区高度为：
x=Af/（bcfc）=（2×180×10+200×6）×215/（1620×9.6）=66.4mm；
根据《钢结构设计规范》（GB 50017—2003）第11.2.1条，塑性中和轴在混凝土翼板内时，组合梁的抗弯设计值为：
M=bcxfcy=1620×66.4×9.6×（340-66.4/2-220/2）=203kN·m。
